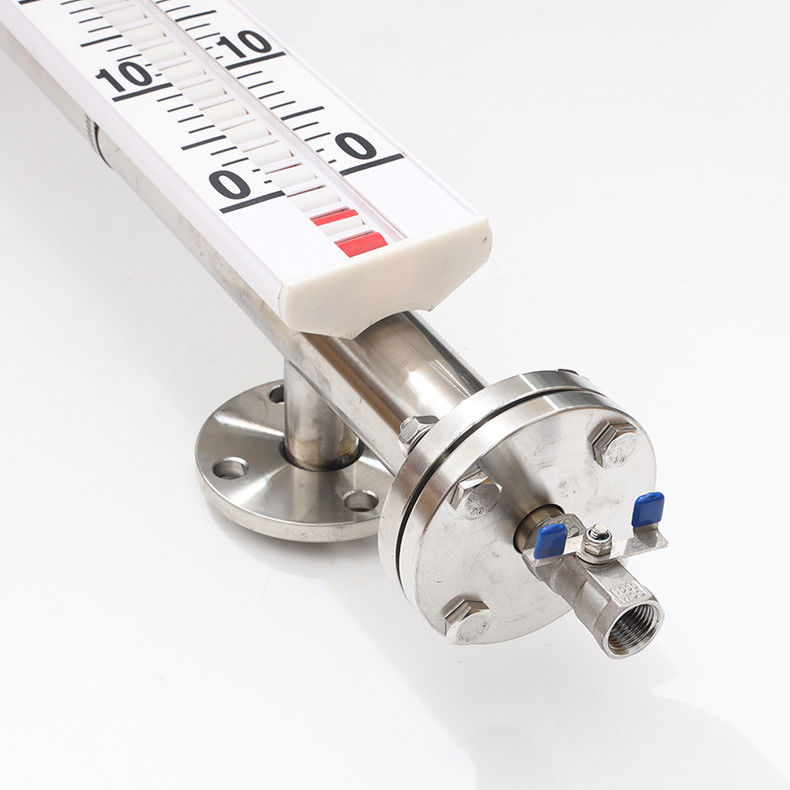

Máy đo mực chất lỏng bằng nắp từ tính

 Máy đo độ nổi từ UZ-AF

Mô tả
Như được hiển thị trong hình, bộ đo nồng độ nổi từ được phát triển dựa trên nguyên tắc nổi và nối từ.nổi trong ống chính của đồng hồ đo độ cũng tăng hoặc giảmThép từ tính trong nổi được truyền đến chỉ số cột lật thông qua kết nối từ tính, thúc đẩy các cột lật màu đỏ và trắng để lật.cột lật lật từ trắng sang đỏKhi mức độ chất lỏng giảm, cột lật lật từ màu đỏ sang màu trắng.do đó nhận ra chỉ định mức độ chất lỏng.

Các thông số cơ bản
Phạm vi đo: (200-25000) mm
Độ chính xác: 10 mm
Nhiệt độ trung bình: ≤ 450°C
Áp suất làm việc: ≤32MPa
Mật độ trung bình: ≥0,45g/cm3
Độ nhớt trung bình: ≤0,4Pa·S
Vòng kết nối: tiêu chuẩn GB9119-2000, cũng có thể được tùy chỉnh theo yêu cầu thực tế của khách hàng.
Lưu ý: Khi lắp đặt đồng hồ đo độ bị ảnh hưởng bởi môi trường, vị trí không gian L1≤300mm, nên được nêu rõ khi đặt hàng.


tỉnh nguyên tắc
Máy đo mực chất lỏng cột xoay từ UHZ / C dựa trên nguyên tắc nổi và nối từ. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). xoay 180 °C và hiển thị màu trắng) để đạt được mục đích đo lường và hiển thị vị trí của mức độ chất lỏng đo.UHZ / C series từ tính flip cột đo nồng độ chất lỏng có một khoang chứa nổi, mà chúng ta gọi là ống chính hoặc vỏ. nó tạo thành một kết nối với các thùng chứa thông qua vòm hoặc các giao diện khác; theo cách này,bên trong khoang Mức độ chất lỏng ở cùng chiều cao với mức độ chất lỏng trong thùng chứa, do đó, bộ nổi trong khoang sẽ tăng và giảm với sự gia tăng và giảm của mức độ chất lỏng trong thùng chứa; chúng tôi không thể thấy mức độ chất lỏng tại thời điểm này, vì vậy chúng tôi đã cài đặt một bộ nổi bên ngoài khoang.Hiển thị cột lật, bởi vì khi chúng tôi làm nổi, chúng tôi cài đặt một thép từ tại các giao điểm của nổi chìm vào chất lỏng và phần nổi.từ tính của nó được truyền đến cột lật thông qua vỏ. hiển thị, đẩy cột lật từ tính để lật 180 °; vì cột lật từ tính là một xi lanh bao gồm hai bán xi lanh, màu đỏ và trắng,màu bên ngoài màn hình hướng về cột lật sẽ thay đổi sau khi lật 180 ° (màu đỏ dưới mức chất lỏng, màu trắng trên mực chất lỏng) ), điểm giao của hai màu là chiều cao của mực chất lỏng. Mỗi cột xoay từ có cấu trúc đối xứng theo trục hai màu.Khoảng cách giữa hai cột flip từ tính là 10mm hoặc 20mmMàu trắng và màu đỏ được sử dụng để chỉ phần pha khí và phần pha lỏng tương ứng.Bạn cũng có thể chọn phần dưới màu trắng để chỉ ra phần lỏng và phần trên màu đỏ để chỉ ra khíĐường giao giữa màu đỏ và màu trắng là ranh giới giữa pha lỏng và pha khí.Máy đo nồng độ chất lỏng này cũng có thể được sử dụng để đo giao diện giữa hai phương tiện với mật độ khác nhau.
UHZ / C series từ tính flip cột đo nồng độ chất lỏng loại điều khiển dựa trên tính năng đo nồng độ chất lỏng tấm flip từ tính và thêm một công tắc từ tính. Trong khi theo dõi mức độ chất lỏng,tín hiệu công tắc từ tính có thể được sử dụng để điều khiển hoặc báo động mức độ chất lỏng; từ xa Loại truyền là để thêm một cảm biến truyền 4 ~ 20mA trên cơ sở của các thanh đo nồng độ chất lỏng cột flip từ tính.các thay đổi trong mức chất lỏng được truyền đến phòng điều khiển thông qua cảm biến truyền, dây cáp và các thiết bị để đạt được điều khiển từ xa.

Thông số kỹ thuật

Các tính năng sản phẩm của máy đo mực chất lỏng cột xoay từ UHZ/C
Các bộ phận ướt của bộ đo mức cột lật từ UHZ / C được làm bằng 321, 316, 316L, 304, 321 lót PTFE (polytetrafluoroethylene), PVC, PP và các vật liệu khác.Hoạt động ổn định và đáng tin cậy. Sản phẩm này phù hợp với HG / T2742-95, miếng kẹp phù hợp với tiêu chuẩn HG / 20592-97.
1Thiết kế đơn giản, nhỏ gọn, mạnh mẽ và đáng tin cậy, có tuổi thọ dài, không cần bảo trì và có thể được lắp đặt và sử dụng ngoài trời trong nhiều năm;
2. ống đo được cách ly hoàn toàn từ phần hiển thị mức độ chất lỏng, bộ truyền mức độ chất lỏng và công tắc báo động về áp suất và kháng khí;
3. Phạm vi áp suất làm việc rộng, kháng áp suất ≤ 16MPa;
4Phạm vi nhiệt độ hoạt động rộng, loại thông thường ≤ 350 °C,
Loại truyền dẫn từ xa ≤ 80 °C, loại chống ăn mòn ≤ 120 °C
5. Được sử dụng rộng rãi để đo mức độ của chất lỏng ăn mòn cao, dễ cháy, nổ, độc hại và các chất lỏng khác;
6Mỗi mô hình có thể được trang bị một hoặc nhiều công tắc báo động ON / OFF để nhận ra báo động tự động của mức độ chất lỏng cao và thấp;
7Mỗi mô hình có thể được trang bị một cảm biến mức độ chất lỏng tùy chọn 4-20mA để đạt được đo lường và điều khiển tập trung từ xa.
Các sản phẩm đo nồng độ chất lỏng cột xoay từ UHZ / C có thể áp dụng cho
UHZ / C series từ tính flip cột đo mức có thể được sử dụng rộng rãi trong các bình lưu trữ chất lỏng khác nhau, bể lưu trữ, hồ chứa chất lỏng, bể phản ứng, bể lên men, vv trong dầu mỏ, hóa chất,mỏ dầuCác sản phẩm dầu mỏ, khí hóa lỏng, amoniac lỏng, axit mạnh và chất lỏng kiềm, thùng nồi hơi nhà máy điện, máy khử nhiệt, bể thoát nước, bể nước trả,Máy sưởi áp suất cao và thấp, máy ngưng tụ, máy bốc hơi và các bình áp suất khác với lớp lót 321, 304, 321+ (F46, F4, PTFE), 316, 316L, PVC, PP tương thích môi trường lỏng chất lỏng,đo lường và hiển thị bề mặt chất lỏng và hai giao diện phương tiện khác nhauCó một loạt các hình thức lắp đặt cho người dùng để lựa chọn để thích nghi với các yêu cầu của các dịp và môi trường khác nhau.an toàn về bản chất và chống nổ, có thể đáp ứng các yêu cầu của các trường hợp sử dụng khác nhau.
Các tùy chọn chức năng bổ sung của máy đo mực chất lỏng cột xoay từ UHZ/C
Để đáp ứng nhu cầu của các dịp và môi trường khác nhau, các tùy chọn sau đây có thể được thêm vào:
1Mỗi mô hình có thể được trang bị một tùy chọn thụ động tự duy trì ON / OFF báo động công tắc để thực hiện tự động điều khiển hoặc báo động của mức độ chất lỏng cao và thấp;
2Mỗi mô hình có thể được trang bị một cảm biến mức độ chất lỏng tùy chọn 4-20mA để đạt được đo lường và điều khiển tập trung từ xa.
3Van thoát nước ở dưới cùng của bộ đo nồng độ chất lỏng tạo điều kiện thoát nước trong khi sử dụng.

​

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
