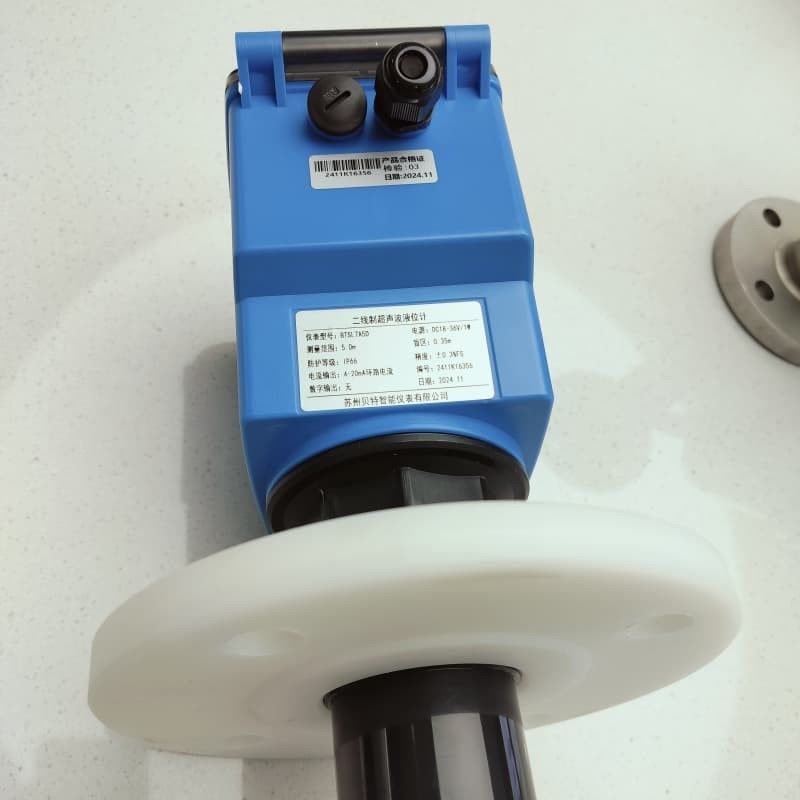

Máy đo nồng độ chất lỏng siêu âm công nghiệp tự động hóa hai dây tiên tiến

Máy đo nồng độ siêu âm hai dây là một dụng cụ được sử dụng để đo nồng độ của vật liệu lỏng hoặc rắn. Nó thường được sử dụng trong tự động hóa công nghiệp,giám sát vật liệu và quản lý môi trườngNguyên tắc hoạt động của nó là sử dụng sự khác biệt về thời gian của sóng siêu âm trong môi trường để xác định mức độ chất lỏng.Thiết bị tính toán chiều cao của chất lỏng hoặc chiều cao tích tụ của vật liệu bằng cách phát ra tín hiệu siêu âm và nhận tín hiệu phản xạ.

Đặc điểm chính:

1. ** Thiết kế hai dây**:

- Không giống như các máy đo độ cao bốn dây hoặc ba dây truyền thống, máy đo độ cao siêu âm hai dây sử dụng hai cáp để kết nối: một cáp cho nguồn cung cấp điện và một cáp cho truyền tín hiệu.Các dây cáp và dây cáp đơn giản hơn, có thể giảm chi phí lắp đặt và bảo trì.

2. **Chính xác cao và ổn định cao**:

- Máy đo nồng độ có độ chính xác đo lường và ổn định cao, và phù hợp với các yêu cầu phát hiện nồng độ chất lỏng khác nhau.

3. ** đo không tiếp xúc**:

- Bởi vì đo được thực hiện bằng sóng siêu âm, chất lỏng hoặc vật liệu có thể được ngăn chặn tiếp xúc với cảm biến, giảm các yêu cầu bảo trì do ăn mòn vật liệu,quy mô và các vấn đề khác.

4. ** Ứng dụng rộng rãi **:
- Máy đo nồng độ siêu âm hai dây có thể được sử dụng rộng rãi trong đo nồng độ, đặc biệt là cho chất lỏng ăn mòn, xử lý nước thải, giám sát nồng độ bể, lưu trữ hóa chất và các lĩnh vực khác.

5. ** Khả năng chống can thiệp mạnh mẽ **:
- Thiết bị được thiết kế với các vấn đề nhiễu điện từ trong các trang web công nghiệp, và thường có khả năng chống nhiễu mạnh và có thể hoạt động bình thường trong môi trường phức tạp.

6. ** báo động và giám sát từ xa **:
- Nhiều máy đo độ cao siêu âm hai dây có chức năng báo động mức độ chất lỏng, có thể gửi tín hiệu kịp thời để nhắc nhở người vận hành xử lý nó.Các phiên bản hiện đại của đồng hồ đo mực cũng hỗ trợ giám sát từ xa, thuận tiện cho quản lý và điều khiển từ xa.

Nguyên tắc hoạt động:
- Máy đo nồng độ siêu âm hai dây sử dụng nguyên tắc lan truyền sóng siêu âm để đo.tín hiệu lan truyền đến bề mặt chất lỏng hoặc bề mặt vật liệu và được phản xạ trở lạiĐộ cao của mức chất lỏng được tính dựa trên thời gian để sóng siêu âm được truyền và nhận, kết hợp với vận tốc âm thanh.Tốc độ âm thanh thay đổi theo nhiệt độ, áp suất và hằng số điện môi trường, vì vậy thường cần phải bù đắp cho các yếu tố này để cải thiện độ chính xác đo.

Ưu điểm:
- ** Chi phí thấp **: Thiết kế hai dây làm giảm sự phức tạp của việc lắp đặt và dây điện, do đó giảm chi phí tổng thể.
- **Dễ cài đặt**: Phương pháp kết nối hai cáp làm cho việc cài đặt dễ dàng hơn so với các thiết bị bốn dây truyền thống.
- ** Điều chỉnh từ xa **: Nhiều đồng hồ đo mức độ siêu âm hai dây có thể hỗ trợ điều chỉnh và cấu hình từ xa, thuận tiện cho hoạt động tại chỗ.
Ứng dụng:
- ** Ngành công nghiệp nước **: Được sử dụng để giám sát mức độ chất lỏng trong quá trình xử lý nước thải và nước thải.
- ** Petrochemical **: đo lường mức chất lỏng trong bể dầu và bể lưu trữ hóa chất.
- ** Thực phẩm và đồ uống **: Thích hợp để lưu trữ và kiểm soát mức độ thực phẩm và đồ uống lỏng.
- **Ngành công nghiệp bảo vệ môi trường**: Theo dõi sự thay đổi mức độ chất lỏng trong các hồ xử lý khác nhau.

Ghi chú:
1. **Các yếu tố môi trường**: Việc đo lường các đồng hồ đo nồng độ siêu âm có thể bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ, độ ẩm và áp suất, và đòi hỏi phải hiệu chuẩn đúng cách.
2. **Bề mặt phản xạ**: Bề mặt chất lỏng nên mịn.
3. **Hướng ngại**: Máy phát siêu âm và máy thu của đồng hồ đo độ cao phải được bảo vệ khỏi bụi bẩn hoặc trầm tích, nếu không độ chính xác đo sẽ bị ảnh hưởng.

Ưu điểm của đồng hồ đo nồng độ siêu âm hai dây là hệ thống dây đơn giản và chi phí thấp,nhưng cũng cần phải xem xét các yếu tố môi trường và giới hạn trên trong sử dụng thực tế để đảm bảo đo chính xác.


Mô tả

Máy đo nồng độ chất lỏng siêu âm là một thiết bị đo nồng độ chất lỏng kỹ thuật số được điều khiển bởi một vi xử lý.Sóng âm thanh được phản xạ bởi bề mặt chất lỏng và được nhận bởi cùng một cảm biến hoặc máy thu siêu âmNó được chuyển đổi thành một tín hiệu điện thông qua một tinh thể piezoelectric hoặc thiết bị magnetostrictive, và được truyền và nhận bởi sóng âm thanh.thời gian để tính khoảng cách từ cảm biến đến bề mặt của chất lỏng được đoDo đo không tiếp xúc, môi trường đo gần như không giới hạn và có thể được sử dụng rộng rãi để đo chiều cao của các vật liệu lỏng và rắn khác nhau.

Vòng mạch truyền nhiều điểm xung điện áp thấp, mạch tiếp nhận nhiều điểm giảm tiếng ồn cân bằng kép
Nó cải thiện độ tin cậy của thiết bị, giải quyết vấn đề đo không chính xác các mức vật liệu không đồng đều và tăng đáng kể khả năng chống nhiễu,cho phép nó hoạt động ổn định gần tháp truyền của trạm phụ.
Điều chỉnh năng lượng tự động, điều khiển gia tăng, bù nhiệt độ.
Công nghệ phát hiện của Yingling và các chức năng phần mềm phong phú phù hợp với các môi trường phức tạp khác nhau.
Công nghệ tính toán hình sóng cải thiện độ chính xác đo của thiết bị.
Chức năng ngăn chặn nhiễu âm vang đảm bảo tính xác thực của dữ liệu đo.
Chuyển đổi D / A 16 bit cải thiện độ chính xác và độ phân giải của đầu ra hiện tại.
Bộ cảm biến được làm bằng vật liệu tetrafluoroethylene và có thể được sử dụng trong các tình huống ăn mòn khác nhau.
Nhiều hình thức đầu ra: đầu ra rơle có thể lập trình, đầu ra dòng điện chính xác cao 4-20mA, đầu ra truyền thông kỹ thuật số Rs-485, thăm dò mức độ chất lỏng siêu âm tách.


Thông số kỹ thuật

Các thông số chính của máy đo nồng độ chất lỏng siêu âm tích hợp

Các thông số chính của máy đo nồng độ chất lỏng siêu âm loại phân chia loại vỏ cảm biến chống ăn mòn

Các chỉ số kỹ thuật

Nguyên tắc lắp đặt
Khi đồng hồ đo nồng độ chất lỏng siêu âm hoạt động, sóng âm xung tần số cao được phát ra bởi bộ chuyển đổi (điều tra) và được phản xạ bởi bề mặt của vật thể được đo (bề mặt nước).Các tiếng vang phản xạ bị phá vỡ được nhận bởi cùng một bộ chuyển đổi (giám tử) và chuyển đổi thành một tín hiệu điện. Thời gian giữa truyền xung và tiếp nhận (thời gian chuyển động của sóng âm thanh) tỷ lệ thuận với khoảng cách từ bộ chuyển đổi đến bề mặt vật thể.Mối quan hệ giữa khoảng cách truyền sóng âm S, tốc độ âm thanh C và thời gian truyền T có thể được thể hiện bằng công thức: S= CXT /2
Khi lắp đặt máy đo nồng độ chất lỏng siêu âm, vấn đề vùng mù của máy đo nồng độ chất lỏng siêu âm phải được xem xét.máy phát siêu âm không thể đo nồng độ chất lỏngDo đó, khi xác định phạm vi đo lường của máy đo nồng độ chất lỏng siêu âm, phải để lại một khoảng cách 50 cm.con dò phát sóng phải cao hơn mức độ chất lỏng tối đaChỉ theo cách này, việc giám sát chính xác mức độ chất lỏng và sự an toàn của máy đo mức độ chất lỏng siêu âm có thể được đảm bảo.
Trong sử dụng thực tế, do các cân nhắc cài đặt kém, đồng hồ đo nồng độ chất lỏng đã bị chìm trong nước, khiến đồng hồ đo nồng độ chất lỏng bị hư hại hoàn toàn.
Đặc điểm của máy đo nồng độ siêu âm SGM
Giá thấp, kích thước nhỏ và trọng lượng nhẹ, nó có thể được sử dụng để đo mức độ không tiếp xúc của chất lỏng và chất rắn lớn trong ngành công nghiệp thực phẩm, hóa chất, bán dẫn và các ngành công nghiệp khác,và có thể được sử dụng để giám sát mức độ từ xa và điều khiển bơm.
Cần chú ý đến việc lắp đặt cơ học: lắp đặt nên vuông ngang với bề mặt của vật thể được đo, tránh được sử dụng để đo các vật thể bọt,và tránh được lắp đặt ở một khoảng cách nhỏ hơn khoảng cách vùng mù từ bề mặt của vật thể được đo (vùng mù: mỗi sản phẩm sẽ có một tiêu chuẩn, mà sẽ được biết đến với sản phẩm), nó nên được xem xét rằng chùm tránh vật liệu chặn và không đáp ứng miệng lấp và tường thùng.Khi phát hiện vật rắn lớn, định hướng thăm dò nên được điều chỉnh để giảm các lỗi đo.

Danh mục

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
