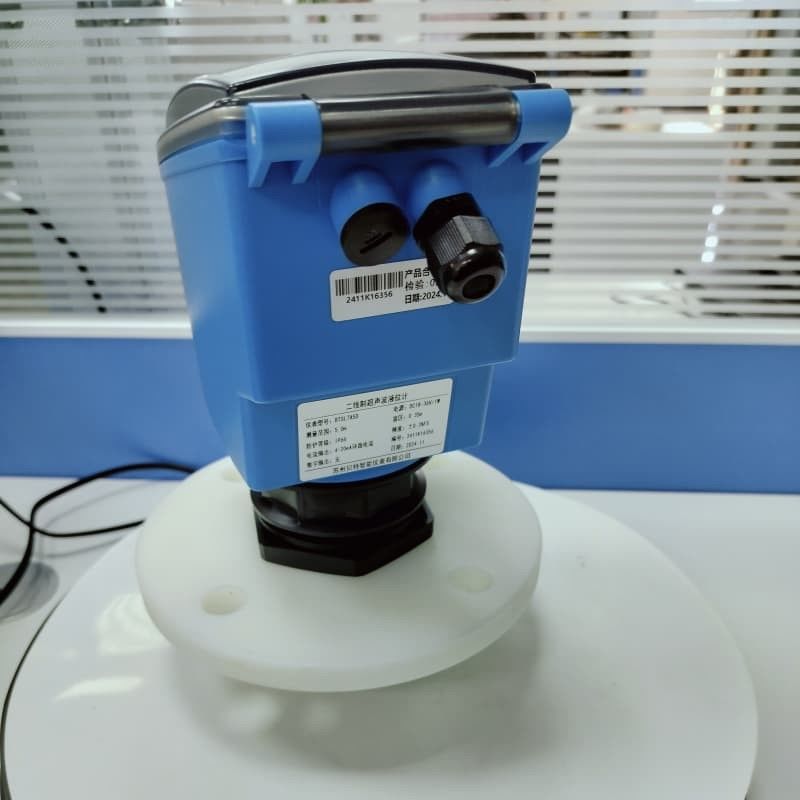

Máy đo mực chất lỏng siêu âm hiệu suất cao Độ chính xác cao

Máy đo nồng độ siêu âm hai dây là một dụng cụ đo nồng độ chất lỏng thường được sử dụng. Các thông số kỹ thuật của nó có thể thay đổi tùy thuộc vào nhà sản xuất và mô hình,nhưng nói chung bao gồm các khía cạnh chính sau:

1. ** Phạm vi đo **
- Phạm vi đo lường nồng độ chất lỏng thường là ** 0,3 ~ 30 mét **, và phạm vi cụ thể phụ thuộc vào mô hình và kịch bản ứng dụng.

2. ** Khu vực mù **
- Thông thường ** 0,2 ~ 0,5 mét **, chỉ ra phạm vi không thể đo hiệu quả gần tàu thăm dò.

3. ** Chọn chính xác **
- Độ chính xác đo thường là ** ± 0,5% ~ ± 1% ** hoặc cao hơn, tùy thuộc vào chất lượng của thiết bị và tình trạng hiệu chuẩn.

4** Nghị quyết **
- Thông thường ** 1mm ** hoặc ít hơn, xác định khả năng nhận thức thay đổi tối thiểu của mức độ chất lỏng.

5. ** Năng lượng hoạt động **
- Thiết kế hai dây, điện áp cung cấp điện thường là ** DC 24V **, và nguồn cung cấp điện và truyền tín hiệu chia sẻ hai dây.

6. ** tín hiệu đầu ra **
- Thông thường **4 ~ 20mA** tín hiệu tương tự, có thể được kết nối trực tiếp với hệ thống PLC hoặc DCS.
7. ** Nhiệt độ môi trường làm việc**
- -20 °C ~ 60 °C hoặc phạm vi nhiệt độ rộng hơn, tùy thuộc vào vật liệu và thiết kế.
8. ** Mức độ bảo vệ **
- Thường là ** IP65 ~ IP68 **, phù hợp với môi trường ẩm ướt hoặc bụi.

9. ** Tần số truyền **
- Thông thường ** 20 ~ 200kHz **, chọn các tần số khác nhau để thích nghi với loại chất lỏng theo kịch bản ứng dụng.

10. ** Phương pháp lắp đặt**
- Hỗ trợ nhiều phương pháp lắp đặt như sợi, vòm, treo tường, vv để đáp ứng nhu cầu của các kịch bản khác nhau.

11. ** Vật liệu **
- Máy thăm dò và vỏ chủ yếu được làm bằng vật liệu chống ăn mòn (như polypropylene, PVDF, thép không gỉ),thích hợp cho môi trường phức tạp như ngành công nghiệp hóa học và bảo vệ môi trường.
12. ** Phương tiện đo lường **
- Có thể được sử dụng cho môi trường lỏng như nước sạch, nước thải, dầu, vv Một số mô hình hỗ trợ đo lường bột hoặc các hạt rắn.

13. **Các thông số khác**
- ** Thời gian phản ứng **: Thông thường 1 giây hoặc ngắn hơn.
- ** Khả năng chống nhiễu **: Thiết kế cải tiến để thích nghi với môi trường điện từ phức tạp.
- ** Giao diện giao tiếp (tùy chọn) **: Một số mô hình hỗ trợ giao thức HART hoặc giao tiếp MODBUS.

Nếu có một mô hình cụ thể, bạn có thể xác nhận thêm các thông số chi tiết!

Thiết kế hai dây tiên tiến cho tự động hóa công nghiệp với máy đo mực chất lỏng siêu âm

Máy đo nồng độ siêu âm hai dây là một dụng cụ được sử dụng để đo nồng độ của vật liệu lỏng hoặc rắn. Nó thường được sử dụng trong tự động hóa công nghiệp,giám sát vật liệu và quản lý môi trườngNguyên tắc hoạt động của nó là sử dụng sự khác biệt về thời gian của sóng siêu âm trong môi trường để xác định mức độ chất lỏng.Thiết bị tính toán chiều cao của chất lỏng hoặc chiều cao tích tụ của vật liệu bằng cách phát ra tín hiệu siêu âm và nhận tín hiệu phản xạ.


Mô tả

Máy đo nồng độ chất lỏng siêu âm là một thiết bị đo nồng độ chất lỏng kỹ thuật số được điều khiển bởi một vi xử lý.Sóng âm thanh được phản xạ bởi bề mặt chất lỏng và được nhận bởi cùng một cảm biến hoặc máy thu siêu âmNó được chuyển đổi thành một tín hiệu điện thông qua một tinh thể piezoelectric hoặc thiết bị magnetostrictive, và được truyền và nhận bởi sóng âm thanh.thời gian để tính khoảng cách từ cảm biến đến bề mặt của chất lỏng được đoDo đo không tiếp xúc, môi trường đo gần như không giới hạn và có thể được sử dụng rộng rãi để đo chiều cao của các vật liệu lỏng và rắn khác nhau.

Vòng mạch truyền nhiều điểm xung điện áp thấp, mạch tiếp nhận nhiều điểm giảm tiếng ồn cân bằng kép
Nó cải thiện độ tin cậy của thiết bị, giải quyết vấn đề đo không chính xác các mức vật liệu không đồng đều và tăng đáng kể khả năng chống nhiễu,cho phép nó hoạt động ổn định gần tháp truyền của trạm phụ.
Điều chỉnh năng lượng tự động, điều khiển gia tăng, bù nhiệt độ.
Công nghệ phát hiện của Yingling và các chức năng phần mềm phong phú phù hợp với các môi trường phức tạp khác nhau.
Công nghệ tính toán hình sóng cải thiện độ chính xác đo của thiết bị.
Chức năng ngăn chặn nhiễu âm vang đảm bảo tính xác thực của dữ liệu đo.
Chuyển đổi D / A 16 bit cải thiện độ chính xác và độ phân giải của đầu ra hiện tại.
Bộ cảm biến được làm bằng vật liệu tetrafluoroethylene và có thể được sử dụng trong các tình huống ăn mòn khác nhau.
Nhiều hình thức đầu ra: đầu ra rơle có thể lập trình, đầu ra dòng điện chính xác cao 4-20mA, đầu ra truyền thông kỹ thuật số Rs-485, thăm dò mức độ chất lỏng siêu âm tách.


Thông số kỹ thuật

Các thông số chính của máy đo nồng độ chất lỏng siêu âm tích hợp

Các thông số chính của máy đo nồng độ chất lỏng siêu âm loại phân chia loại vỏ cảm biến chống ăn mòn

Các chỉ số kỹ thuật

Nguyên tắc lắp đặt
Khi đồng hồ đo nồng độ chất lỏng siêu âm hoạt động, sóng âm xung tần số cao được phát ra bởi bộ chuyển đổi (điều tra) và được phản xạ bởi bề mặt của vật thể được đo (bề mặt nước).Các tiếng vang phản xạ bị phá vỡ được nhận bởi cùng một bộ chuyển đổi (giám tử) và chuyển đổi thành một tín hiệu điện. Thời gian giữa truyền xung và tiếp nhận (thời gian chuyển động của sóng âm thanh) tỷ lệ thuận với khoảng cách từ bộ chuyển đổi đến bề mặt vật thể.Mối quan hệ giữa khoảng cách truyền sóng âm S, tốc độ âm thanh C và thời gian truyền T có thể được thể hiện bằng công thức: S= CXT /2
Khi lắp đặt máy đo nồng độ chất lỏng siêu âm, vấn đề vùng mù của máy đo nồng độ chất lỏng siêu âm phải được xem xét.máy phát siêu âm không thể đo nồng độ chất lỏngDo đó, khi xác định phạm vi đo lường của máy đo nồng độ chất lỏng siêu âm, phải để lại một khoảng cách 50 cm.con dò phát sóng phải cao hơn mức độ chất lỏng tối đaChỉ theo cách này, việc giám sát chính xác mức độ chất lỏng và sự an toàn của máy đo mức độ chất lỏng siêu âm có thể được đảm bảo.
Trong sử dụng thực tế, do các cân nhắc cài đặt kém, đồng hồ đo nồng độ chất lỏng đã bị chìm trong nước, khiến đồng hồ đo nồng độ chất lỏng bị hư hại hoàn toàn.
Đặc điểm của máy đo nồng độ siêu âm SGM
Giá thấp, kích thước nhỏ và trọng lượng nhẹ, nó có thể được sử dụng để đo mức độ không tiếp xúc của chất lỏng và chất rắn lớn trong ngành công nghiệp thực phẩm, hóa chất, bán dẫn và các ngành công nghiệp khác,và có thể được sử dụng để giám sát mức độ từ xa và điều khiển bơm.
Cần chú ý đến việc lắp đặt cơ học: lắp đặt nên vuông ngang với bề mặt của vật thể được đo, tránh được sử dụng để đo các vật thể bọt,và tránh được lắp đặt ở một khoảng cách nhỏ hơn khoảng cách vùng mù từ bề mặt của vật thể được đo (vùng mù: mỗi sản phẩm sẽ có một tiêu chuẩn, mà sẽ được biết đến với sản phẩm), nó nên được xem xét rằng chùm tránh vật liệu chặn và không đáp ứng miệng lấp và tường thùng.Khi phát hiện vật rắn lớn, định hướng thăm dò nên được điều chỉnh để giảm các lỗi đo.

Danh mục

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
