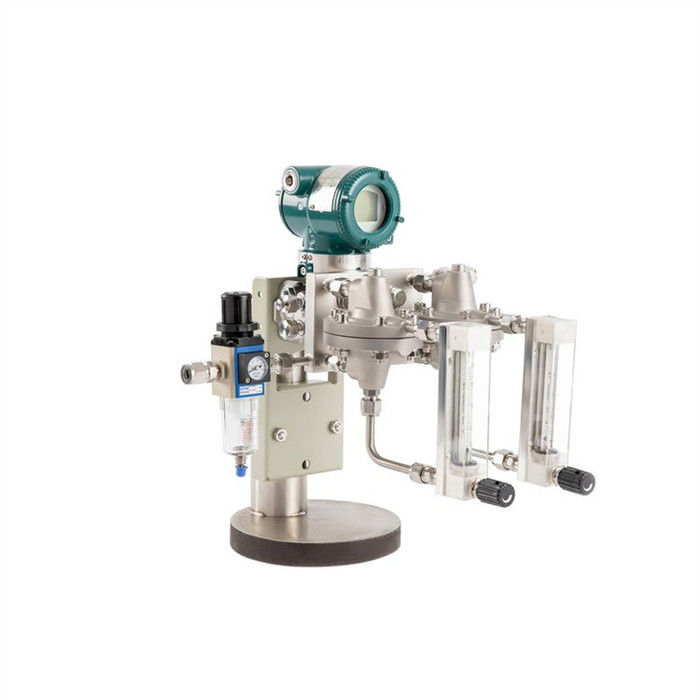

Thiết bị thanh lọc dòng chảy Đo lượng dòng chảy Điện tích không đổi

Ứng dụng sản phẩm

Ngoài việc có thể đo mức độ của chất lỏng sạch, máy đo mức độ bong bóng (máy đo mức độ thổi không khí) phù hợp hơn cho chất lỏng ăn mòn, chất lỏng có độ nhớt cao,Các chất lỏng có xu hướng kết tinh, chất lỏng nhiệt độ cao và chất lỏng có chứa hạt rắn.Đặc biệt thích hợp cho sợi hóa học, công nghiệp hóa học và các ngành công nghiệp khác.

 Nguyên tắc

Nguyên tắc đo nồng độ chất lỏng thổi là: chèn một ống thổi vào một thùng chứa mở, và không khí hoặc khí trơ (chẳng hạn như nitơ) như nguồn khí được lọc qua bộ lọc. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inlet. Không khí sạch sau đó được thổi vào chất lỏng để được đo qua bộ đo lưu trôi, van dòng chảy liên tục và đường ống thổi không khí.và tốc độ dòng chảy được thiết lập bởi van điều chỉnh dòng chảy trên bộ đo dòng chảy nổi. dòng chảy khí không đổi Nó thoát ra từ cổng dưới của ống thổi được đưa vào chất lỏng, bong bóng và được xả qua chất lỏng vào khí quyển.Khi có các bong bóng dấu vết (khoảng 25 ~ 160L / H) xả từ đầu dưới của ống thổi (do số lượng dấu vết của bong bóng và lưu lượng khí thấp, mất không khí dọc theo đường ống thổi có thể bị bỏ qua, do đó áp suất không khí trong ống thổi gần như giống như mức chất lỏng áp suất tĩnh bằng),do đó, giá trị áp suất được chỉ định bởi bộ truyền áp suất khác nhau phản ánh mức độ chất lỏng.

  Đặc điểm

Hệ thống đo nồng độ chất lỏng bao gồm một thiết bị thổi không khí không có bộ phận chuyển động. Ngoại trừ ống thổi không khí, các yếu tố đo khác không tiếp xúc với môi trường đo.

Cài đặt đồng hồ đơn, cài đặt bảng điều khiển, cấu trúc một kênh, hai kênh hoặc nhiều kênh tùy chọn.

Cấu trúc nhỏ gọn và bền, và các thành phần chính cần thiết cho phép đo có thể được tích hợp trên một bảng để dễ dàng lắp đặt và bảo trì.

Cấu trúc cơ học đầy đủ, niêm phong tốt, tỷ lệ thất bại thấp và bảo trì thấp.

Các bước gỡ lỗi của máy đo nồng độ chất lỏng thổi bằng không khí

(1) Sau khi lắp đặt thiết bị thổi không khí tại chỗ, bộ truyền áp suất khác biệt (áp suất) và ống thổi không khí được hoàn thành,phải đảm bảo độ kín không khí của toàn bộ hệ thống thổi không khíSự rò rỉ trong hệ thống thổi không khí sẽ mang lại những lỗi lớn cho kết quả đo.

(2) Người sử dụng đầu tiên bật nguồn cung cấp điện của bộ truyền áp suất khác biệt và quan sát xem giá trị chỉ báo của bộ truyền áp suất khác biệt là không.Nếu nó không bằng 0, điều chỉnh điểm không của bộ truyền áp suất khác biệt (động lực).

(3) Mở van đầu vào và đầu ra nguồn không khí trên bảng điều khiển của thiết bị thổi không khí.điều chỉnh áp suất đầu ra của van giảm áp đến 0.2-0.4 MPa và dòng chảy thổi không khí đến 30 L / H. Quan sát sự khác biệt. Kiểm tra xem giá trị chỉ báo của bộ truyền áp suất là không.

(4) Chèn ống thổi vào môi trường để đo. Khi bong bóng được thổi ra liên tục và ổn định từ đầu ống thổi,quan sát xem mối quan hệ tương ứng giữa giá trị chỉ báo của bộ truyền áp suất khác biệt (áp suất) và mức chất lỏng có phù hợp hay không và liệu đầu ra có ổn định hay khôngKiểm tra xem khối lượng khí có phù hợp hay không và liệu mối quan hệ tương ứng giữa chỉ số áp suất khác biệt (áp suất) của bộ truyền và sự thay đổi mức chất lỏng có bình thường hay không;nó có thể được đưa vào hoạt động.

Cài đặt tham số của máy đo nồng độ chất lỏng thổi bằng không khí

(1) Áp suất nguồn không khí: 0,4-0,8 MPa

(2) Áp suất đầu ra của van giảm áp: 0,2-0,4 MPa

(3) Tỷ lệ dòng chảy thổi không khí khuyến cáo: 20 ~ 160 L / H (chọn tốc độ dòng chảy phù hợp theo điều kiện làm việc tại chỗ)

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
