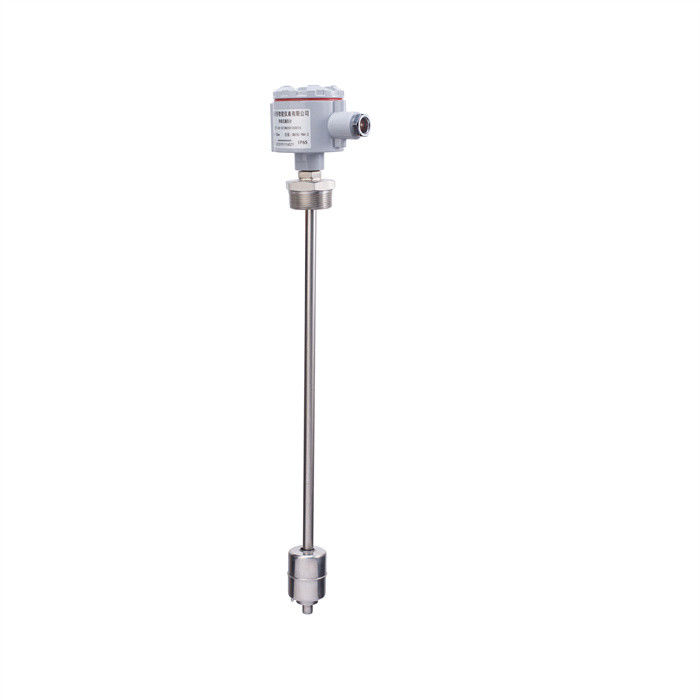

Máy đo độ nổi từ tính

Mô tả

Thay đổi hướng từ tính trong vật liệu sắt từ sẽ gây ra thay đổi khoảng cách lưới của môi trường, do đó thay đổi chiều dài và khối lượng của vật liệu sắt từ,cụ thể: magnetostriction, còn được gọi là hiệu ứng Wiedemann, và hiệu ứng ngược lại của nó được gọi là hiệu ứng Villari.Nó có những lợi thế của độ phân giải cao, độ chính xác cao, độ ổn định cao, độ tin cậy cao, thời gian phản hồi nhanh và tuổi thọ dài.

nguyên tắc hoạt động

Nguyên tắc của cảm biến magnetostrictive là tạo ra một tín hiệu xung căng khi hai trường từ khác nhau giao nhau,và sau đó tính toán thời gian cần thiết để tín hiệu này được phát hiệnMột trong hai trường từ này đến từ nam châm vĩnh viễn trong vòng từ,và một khác đến từ xung kích thích tạo ra bởi các thành phần điện tử trong khoang cảm biến điện tửCác xung kích thích di chuyển với tốc độ âm thanh dọc theo một dây dẫn sóng được làm từ vật liệu magnetostrictive bên trong cảm biến.Khi giao nhau với trường từ vĩnh cửu trong vòng từ, sự rung động cơ học được tạo ra bởi dây dẫn sóng tạo thành xung căng do hiện tượng magnetostriction.Các xung căng nhanh chóng được phát hiện bởi các mạch cảm biến trong buồng điện tửBằng cách nhân tổng thời gian từ thời điểm xung kích thích được tạo ra để phát hiện xung căng bằng một tốc độ âm thanh cố định,chúng ta có thể tính toán chính xác sự thay đổi vị trí của nam châmQuá trình này là liên tục, vì vậy bất cứ khi nào vị trí của vòng từ thay đổi, vị trí mới được đo nhanh chóng.thay vì một tỷ lệ hoặc tín hiệu cần phải được tăng cường lại, không có chuyển động tín hiệu hoặc thay đổi giá trị, và không cần phải hiệu chuẩn lại thường xuyên như các cảm biến khác.

Thông số kỹ thuật

★ Phạm vi đo (mm) 80 ∼ 5000 mm

★ Điện áp cung cấp điện: +11VDC~+24VDC

★ Hình thức đầu ra / điện áp hoạt động

Tín hiệu tương tự: 4 ~ 20mADC, 0 ~ 5VDC, 1 ~ 5VDC, 0 ~ 10VDC (+ 15VDC ~ + 36VDC)

Tín hiệu kỹ thuật số: RS485

★ Khả năng tải: Điện áp đầu ra tín hiệu với tải trọng tối đa 2mA

Điểm đầu ra tín hiệu hiện tại với tải trọng tối đa 3KΩ

★ Lỗi phi tuyến tính ± 0,05% FS; sai số tối đa dưới 200 mm là 100 μm

★ Lỗi lặp lại tốt hơn 0,002%FS

★ Độ phân giải tốt hơn 0,002% FS

★ Hysteresis tốt hơn 0,002% FS

★ Nhiệt độ làm việc 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ vật liệu thanh đo 0Cr18Ni9 (304) 316 thép không gỉ (cách tùy chỉnh đặc biệt)

★ Vật liệu vỏ khoang điện tử là nhôm đúc (1Cr18Ni9Ti tùy chọn)

★ Phương pháp dẫn đầu cáp bảo vệ PVC (chiều dài mặc định: 2,8m, cũng có thể được cung cấp theo yêu cầu của người dùng)

Khung đầu máy bay (không phù hợp với các sản phẩm chống cháy)

★ Độ bảo vệ vỏ IP68

Những điều cần lưu ý trước khi lắp đặt
Đọc cẩn thận tất cả các hướng dẫn cài đặt để ngăn chặn nhiệt độ, sốc, rung động, áp suất và kích thước của môi trường cài đặt vượt quá phạm vi cho phép của cảm biến;không uốn cong thanh đo; không phải chịu tác động lớn đến phần cuối hoặc phần cuối của cảm biến; các thành phần điện tử của cảm biến Nó chống phun nhưng không chìm.Không cho phép chất lỏng đạt đến phần trên cùng của cơ sở khoang điện tửNgười sử dụng chịu trách nhiệm về môi trường sử dụng, chống ăn mòn, chống nổ và lựa chọn chức năng của sản phẩm.ăn mòn, hơi và các tình huống lỏng có phản ứng hóa học hoặc thiệt hại khác cho cảm biến; sau khi lắp đặt, kho điện tử nên được bảo vệ.

Phương pháp lắp đặt
Phương pháp lắp đặt tích hợp:

1. Vòng cảm biến vào lỗ gắn M18 × 1.5, và chú ý đến việc xử lý bề mặt niêm phong của vòng "O" như được hiển thị trong hình.

2. Theo vị trí của vòng nam châm, khoan bốn lỗ trục trên piston tự chế, và cố định vòng nam châm với M4 × 10 vít ổ cắm sáu góc.Đầu của vít hướng về phía ngăn điện tử của cảm biến- Vòng nam châm nên đồng tâm nhất có thể với thanh đo, nhưng độ lệch tâm của vòng nam châm không ảnh hưởng đến độ chính xác đo.được khuyến cáo thêm một tay cầm hướng dẫn PTFE giữa vòng từ tính và piston.

3. Nếu piston được làm bằng vật liệu dẫn điện từ, một máy giặt dẫn điện không từ phải được lắp đặt giữa vòng từ và piston.

Phương pháp lắp đặt bên ngoài:

Đối với các cảm biến có phạm vi đo nhỏ hơn 1000 mm, nên sử dụng phụ kiện lắp đặt FW-1; đối với các cảm biến có phạm vi đo lớn hơn 1000 mm,sử dụng một hỗn hợp thanh đo để lắp đặt.

1. Kẹp cảm biến bằng chân máy cảm biến và đảm bảo chân máy với các sợi của cảm biến bằng một hạt khóa.

2. Đặt vòng từ tính trên các vòng từ hỗn hợp bằng M3 × 12 vít ổ cắm tam giác. Khi lắp đặt vòng từ tính trên thanh đo,đầu vít phải hướng về phía khoang điện tử; vòng từ tính nên đồng tâm nhất có thể với thanh đo và không tiếp xúc,nhưng các vòng xoay từ tính nên được một chút off-centricity của vòng không ảnh hưởng đến hiệu suất cảm biến.

Bọc chặt băng cố định quanh đầu thanh đo và cố định bằng hai vít M3 × 8 và hai nốt M3.
Lưu ý: Phụ kiện lắp đặt FW-1 chỉ cung cấp một thanh cố định, nên được cố định trong vòng 50mm từ đầu thanh đo;phụ kiện lắp đặt đệm thanh đo có ba thanh cố địnhPhương pháp lắp đặt là: một thanh cố định được cố định khoảng 25mm từ đầu. Bên trong, hai thanh còn lại được phân phối đồng đều trên thanh đo.Sau đó sửa chữa toàn bộ cảm biến ban đầu được cài đặt với các ốc vít tự chế theo các yêu cầu cài đặt.

Điều chỉnh
Cảm biến đã được hiệu chỉnh đến không và quy mô đầy đủ tại nhà máy. Do sự ổn định lâu dài của cảm biến, không cần điều chỉnh trong suốt vòng đời.để cải thiện độ tin cậy, cảm biến không có một cổng để điều chỉnh. Vui lòng sử dụng một thiết bị thứ cấp được hiệu chỉnh tham số để đo. Nếu người dùng cần thiết lập lại điểm không và quy mô đầy đủ,xin vui lòng liên hệ với công ty của chúng tôi.

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
