| Nguồn gốc | Trung Quốc |
| Hàng hiệu | BEITE |
| Chứng nhận | CE ISO |
| Số mô hình | Dòng RP62 |

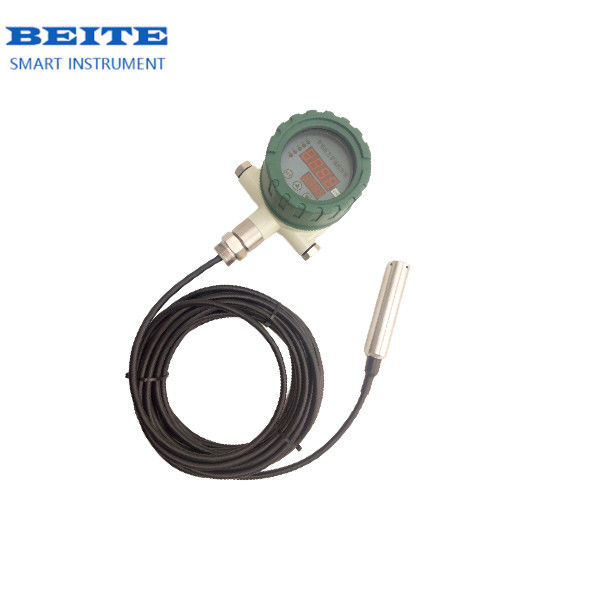

Máy đo lưu lượng chống cháy chống nổ Máy đo lưu lượng loại đầu biến động
Mô tả
Dòng bộ điều khiển truyền áp suất / mực chất lỏng thông minh này là các sản phẩm đo và điều khiển áp suất hiển thị kỹ thuật số thông minh tích hợp đo áp suất, hiển thị,đầu ra và điều khiển. Sản phẩm này có cấu trúc điện tử hoàn toàn. Đầu trước sử dụng một cảm biến áp suất piezoresistive chứa dầu với một ngăn cách ly. Nó được chuyển đổi bằng A / D chính xác cao,được xử lý bởi một bộ vi xử lýĐiều khiển áp suất kỹ thuật số thông minh này linh hoạt để sử dụng, đơn giản để vận hành, dễ dàng gỡ lỗi, an toàn và đáng tin cậy.Nó được sử dụng rộng rãi trong thủy điện, nước máy, dầu mỏ, ngành công nghiệp hóa học, máy móc, thủy lực và các ngành công nghiệp khác để thực hiện đo lường, hiển thị và kiểm soát áp suất/mức độ của môi trường chất lỏng tại chỗ.
Thiết bị này phù hợp để lưu trữ và sử dụng trong tình huống nhiệt độ xung quanh là -20 °C ~ 70 °C và độ ẩm dưới 80%.
Khi kết nối thiết bị với nguồn cung cấp điện, hãy tham khảo mục 5.2 Kết nối điện để hoạt động. Chỉ sau khi xác nhận hoạt động là chính xác, nguồn điện có thể được bật để hoạt động.
Khi tháo rời thiết bị, không áp dụng lực lên vỏ thiết bị.
Thông số kỹ thuật
Kích thước
| Phạm vi đo | 0~40MPa/0-100m |
| Khả năng quá tải | 200% |
| sự ổn định | ≤ 0,1%/năm |
| Phương pháp hiển thị | 0.56" ống số |
| nhiệt độ môi trường xung quanh | -20°C~70°C |
| Sợi gắn | M30*1.5 |
| Độ chính xác | 0.50% |
| Loại áp suất | Áp suất/mức đo |
| điện áp | 220VAC/24CDC |
| Phạm vi hiển thị | -1999~9999 |
| Độ ẩm tương đối | ≤ 80% |
| Vật liệu | Thép không gỉ |
Kết nối cơ học:
Nó có thể được lắp đặt trực tiếp trên đường ống thủy lực thông qua khớp ống áp suất (M20 * 1.5) (các khớp kích thước khác có thể được chỉ định khi đặt hàng).rung động hoặc sốc mạnh), các kết nối ống áp suất có thể được tách ra cơ học thông qua ống vi. Các sản phẩm cấp độ chất lỏng được cố định theo sườn.
Lưu ý: Khi phạm vi đo là dưới 100KPa, lắp đặt thẳng đứng.
Các kết nối điện:
Để ngăn chặn ảnh hưởng của nhiễu điện từ, các vấn đề sau đây nên được chú ý:
● Kết nối đường dây nên ngắn nhất có thể và sử dụng dây bảo vệ
●Cố gắng tránh gần thiết bị người dùng hoặc dây điện của thiết bị điện và điện tử có thể gây nhiễu.
● Nếu được lắp đặt với ống ống vi mô, vỏ nên được đặt đất riêng biệt
1. Chế độ cài đặt
Output: Có bốn đầu ra chuyển đổi. đầu ra tương ứng chuyển đổi khi giá trị lấy của điểm chuyển đổi đạt được và chuyển đổi trở lại khi áp suất giảm xuống dưới giá trị giải phóng.
Đặt điểm chuyển đổi
AL1H Giá trị này là giá trị kéo vào của công tắc 1
AL1F Giá trị này là giá trị giải phóng của công tắc 1
AL2H Giá trị này là giá trị kéo vào của công tắc 2
AL2F Giá trị này là giá trị giải phóng của công tắc 2
AL3H Giá trị này là giá trị kéo của công tắc 1
AL3F Giá trị này là giá trị giải phóng của công tắc 1
AL4H Giá trị này là giá trị kéo của công tắc 2
AL4F Giá trị này là giá trị giải phóng của công tắc 2
Giá trị này là giá trị cơ bản.
FILT Giá trị này là giá trị bộ lọc hiển thị.
END lưu và thoát
Giá trị hiển thị = giá trị cơ bản + giá trị đo, vì vậy sau khi đặt giá trị cơ bản, giá trị điều khiển được đặt theo giá trị hiển thị.
Lưu ý: Điểm chuyển đổi được xác định bởi cấu hình giá trị thu và giá trị thả.là đầu ra báo động giới hạn trên (chức năng mở bình thường)Khi giá trị nhận được thấp hơn giá trị phát hành, đó là đầu ra báo động giới hạn thấp hơn (chức năng đóng thông thường).Sự khác biệt giữa giá trị và giá trị giải phóng là hysteresis của điểm chuyển đổi.
Ví dụ: Để thiết lập điểm chuyển đổi 1 là đầu ra báo động giới hạn trên (chức năng mở bình thường) ở 4Mpa
Máy hút và ngắt kết nối khi dưới 3,95Mpa; Điểm chuyển đổi 2 là đầu ra báo động giới hạn dưới (chức năng đóng thông thường) Ngắt kết nối ở 10Mpa, hút và kết nối dưới 9,95Mpa:Nhập menu: Cài đặt
AL1H=4.00 AL1F=3.95
AL2H=9.95 AL2F=10.00
● Nhấn phím SET
● Hiển thị LOCK (lời nhắc mật khẩu)
● Nhấn phím ▲ hoặc ▼ để nhập mật khẩu 1
● Nhấn phím SET để xác nhận
● Nhấn phím ▲ hoặc ▼ để cuộn lên hoặc xuống để chọn menu (AL1H, AL1F, AL2H, AL2F,,,,,END)
● Nhấn phím "SET" để vào menu đã chọn.
● Nhấn phím ▲ hoặc ▼ để thay đổi cài đặt
● Nhấn phím "SET" để xác nhận. Nếu cần, sử dụng phím ▲ hoặc ▼ để chọn các menu khác để sửa đổi.
● Sau khi sửa đổi hoàn tất, chọn menu "END" và nhấn phím "SET" để xác nhận lưu và thoát.
●Nếu không nhấn phím trong 30 giây, nó sẽ tự động thoát khỏi trạng thái cài đặt, nhưng dữ liệu đã sửa đổi sẽ không được lưu.
Hướng dẫn sử dụng
1Thiết bị này phù hợp để lưu trữ và sử dụng ở nhiệt độ xung quanh là -20 °C ~ 70 °C và độ ẩm dưới 80%.
2. Khi kết nối thiết bị với nguồn cung cấp điện, vui lòng tham khảo 5.2 Kết nối điện để hoạt động.Chỉ sau khi xác nhận rằng hoạt động là chính xác, nguồn điện có thể được bật để hoạt động.
3. Khi tháo rời dụng cụ, không áp dụng lực vào vỏ dụng cụ.
2. Bảo hành
Miễn là người sử dụng tuân thủ các quy tắc sử dụng và bảo vệ, công cụ được đảm bảo trong một năm kể từ ngày xuất khẩu.Công ty chúng tôi đón nhận thư., các cuộc gọi và đề xuất từ người dùng bất cứ lúc nào.
Bao bì và giao hàng
Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
