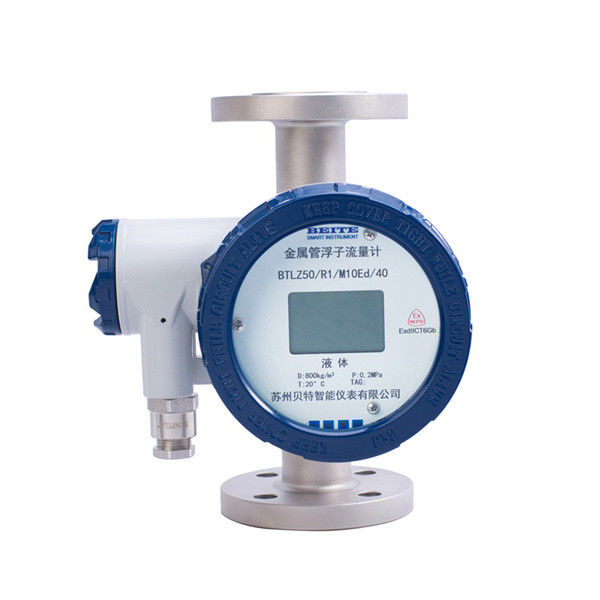

BTLZ series thông minh ống kim loại float flowmeter bao gồm hai phần:
️ Cảm biến --- ống đo và nổi;
️ Máy phát tín hiệu --- chỉ số;
Có bốn loại vật liệu tiếp xúc chất lỏng cho cảm biến:
Thép không gỉ, hợp kim Hastelloy, titan và FEP lót bằng thép không gỉ; users can choose different liquid contact materials according to different process pressures and medium corrosive requirements to meet the process pressure resistance and medium corrosion protection requirementsTheo các yêu cầu đo lường khác nhau, người dùng có thể chọn các kết hợp chỉ số khác nhau khi chọn mô hình để đạt được các yêu cầu đo lường khác nhau.Các hình thức chỉ số cụ thể và các chức năng tương ứng của chúng được hiển thị trong phổ các loại chỉ sốCác phép đo dòng chảy được hoàn thành bởi bộ truyền trong chỉ số thông qua nam châm nối để cảm nhận sự thay đổi của vị trí nổi để hoàn thành chỉ số dòng chảy và truyền tín hiệu.Khi môi trường đo chảy từ dưới lên trên qua ống đo, tàu nổi tương đối yên tại một vị trí nhất định khi trọng lực, nổi và dòng chảy chất lỏng được cân bằng.Vị trí này thay đổi với khu vực khoảng cách vòng tròn giữa nổi và ống nón và tốc độ lưu lượng chất lỏngVị trí của bộ nổi tương ứng với dòng chảy của môi trường đo.
4Các thông số kỹ thuật
Dòng nước đo ((20°C)
16️150000 l/h
khí(0.1013MPa 20°C)
0.5️4000 m3/h
Phân khẩu giảm
10:1(Loại đặc biệt 20:1)
Độ chính xác
2.5(Loại đặc biệt 1,5% hoặc 1,0%)
Áp suất làm việc
DN15️DN50 PN16MPa
DN80️DN150 PN10MPa(Loại đặc biệt 16MPa)
Mức áp suất áo khoác:1.6MPa
Nhiệt độ trung bình
Tiêu chuẩn: -20°C️+200°C
Nhiệt độ cao 300°C
Loại lớp lót FEP ≤90°C
Nhiệt độ môi trường
-20°C️+100°C ((loại điều khiển từ xa không có màn hình LCD≤85°C)
(loại điều khiển từ xa với màn hình LCD≤70°C)
Độ nhớt trung bình
DN15:≤ 5mPa.s
≤ 30mPa.s
DN25:≤ 250mPa.s
DN50️DN150:≤ 300mPa.s
Màn hình LCD
Phạm vi số lượng dòng chảy tức thời:0.000️99999
Phạm vi số lượng lưu lượng tổng thể:0.00️99999999
Khả năng phát tín hiệu
tín hiệu tiêu chuẩn: hai dây 4 ~ 20mA ((HART tùy chọn)
Tín hiệu tiêu chuẩn: Ba dây 0 ~ 10mA
tín hiệu báo động:1. Hai đầu ra rơle (( giới hạn125VAC/0.25A)
2. Một hoặc hai công tắc gần (các công tắc theo nhu cầu của khách hàng)
Khả năng phát xung:0~1KHz Khả năng phát điện cô lập (Cấp độ phát điện Vpp>4,5V)
Nguồn cung cấp điện:1Tiêu chuẩn: 24VDC ± 20% 2. Tùy chỉnh: 220VAC ((85 ~ 265VAC)
3- Đi bằng pin:3.7@4.4-5.2AH pin lithium, mỗi nhóm có thể được sử dụng trong 3 ~ 12 tháng.
Nhóm thay thế.
Kết nối:
Tiêu chuẩn:HG20592 flange
Kết nối đặc biệt: theo tiêu chuẩn miếng kẹp của khách hàng
Người dùng chỉ định: sợi vít
Giao diện điện M16 × 1.5,PG11,1/2NPT hoặc theo nhu cầu của khách hàng
Chiều cao
Tiêu chuẩn:250mm (các thiết bị khác, vui lòng xem biểu mẫu liên quan)
Mức độ bảo vệ
IP65/IP67
Dấu hiệu chứng minh
Loại an toàn nội tại:ExiaIICT4️6
Loại chống cháy:ExdIICT4️6
Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
