Đồng hồ đo lưu lượng
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | BEITE |
| Chứng nhận | CE ISO |

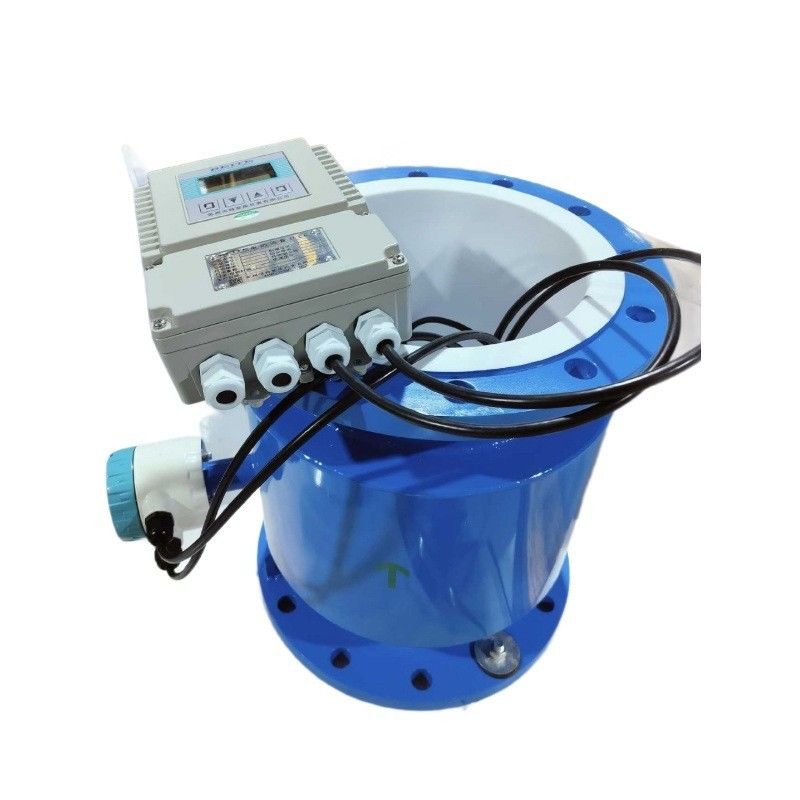

Giới thiệu lưu lượng kế điện từ
Lưu lượng kế điện từ là thiết bị đo lưu lượng dựa trên nguyên lý cảm ứng điện từ của Faraday, được sử dụng rộng rãi trong đo lưu lượng chất lỏng và chất lỏng dẫn điện. Nguyên lý làm việc của nó có thể được tóm tắt ngắn gọn như sau:
1. Nguyên lý cảm ứng điện từ Faraday
Nguyên lý làm việc của lưu lượng kế điện từ dựa trên định luật cảm ứng điện từ Faraday, mô tả rằng khi chất lỏng dẫn điện chạy qua từ trường, một lực điện động (tức là điện áp) được tạo ra trong chất lỏng. Độ lớn của suất điện động này tỷ lệ thuận với tốc độ dòng chảy.
Cụ thể, khi chất lỏng đi qua từ trường nằm trong đường ống của lưu lượng kế, các hạt tích điện trong chất lỏng (như các ion trong nước) sẽ chuyển động dưới tác dụng của từ trường và sinh ra một suất điện động (điện áp) theo hướng vuông góc. đến từ trường và tốc độ dòng chảy. Sức điện động này tỷ lệ thuận với tốc độ dòng chảy của chất lỏng.
2. Thành phần cấu trúc
Lưu lượng kế điện từ chủ yếu bao gồm các bộ phận sau:
- **Cảm biến**: Bao gồm ống đo và nam châm. Chất lỏng đi qua ống đo tạo ra lực điện động bằng cách tương tác với từ trường.
- **Điện cực**: Điện cực thu tín hiệu lực điện động bằng cách tiếp xúc với chất lỏng. Thông thường, điện cực được lắp đặt trên thành trong của ống đo, vuông góc với hướng dòng chất lỏng.
- **Bộ chuyển đổi tín hiệu**: Chuyển đổi tín hiệu lực điện động mà điện cực nhận được thành tín hiệu dòng, hiển thị và xử lý nó.
3. Quy trình đo lưu lượng
- **Hiệu ứng từ trường**: Khi chất lỏng đi qua ống đo của lưu lượng kế điện từ, nam châm tích hợp sẽ tạo ra từ trường vuông góc với hướng dòng chảy.
- **Tạo ra lực điện động**: Khi các hạt tích điện (như ion) trong chất lỏng chuyển động trong từ trường, một suất điện động được sinh ra trong chất lỏng theo định luật Faraday. Độ lớn của suất điện động tỷ lệ thuận với tốc độ dòng chảy.
- **Thu nhận tín hiệu**: Lực điện động của chất lỏng trong từ trường được điện cực thu giữ và chênh lệch điện áp giữa điện cực và chất lỏng phản ánh tốc độ dòng chảy.
- **Xử lý tín hiệu và tính toán lưu lượng**: Bằng cách xử lý tín hiệu lực điện động, bộ chuyển đổi có thể tính toán giá trị lưu lượng thực tế của chất lỏng.
4. Ưu điểm và ứng dụng
- **Không có bộ phận cơ khí**: Lưu lượng kế điện từ không có bộ phận cơ khí nên không bị hao mòn và chi phí bảo trì thấp.
- **Áp dụng cho chất lỏng dẫn điện**: Lưu lượng kế điện từ phù hợp để đo lưu lượng của nhiều chất lỏng dẫn điện khác nhau, chẳng hạn như nước, nước thải, dung dịch axit và kiềm, bùn, v.v.
- **Không bị ảnh hưởng bởi các yếu tố như mật độ chất lỏng, độ nhớt, nhiệt độ, v.v.**: Kết quả đo độc lập với tính chất vật lý của chất lỏng và có độ chính xác cao.
5. Kịch bản ứng dụng
- Xử lý nước, quy trình hóa học, thực phẩm và đồ uống, y học, bùn, dầu khí, v.v., đặc biệt khi đo chất lỏng ăn mòn hoặc nhớt.
Cần lưu ý rằng lưu lượng kế điện từ không thể được sử dụng cho chất lỏng không dẫn điện (như chất lỏng khí, dầu) hoặc chất lỏng không có hạt tích điện trong chất lỏng.
Đầu ra xung
Có hai loại đầu ra xung để lựa chọn: chế độ đầu ra tần số và chế độ đầu ra xung. Máy đo xuất ra xung sóng vuông liên tục ở chế độ tần số, trong khi chuỗi xung ở chế độ xung. Đầu ra tần số thường được sử dụng để đo tốc độ dòng chảy và tổng thời gian ngắn. Đầu ra xung có thể được kết nối trực tiếp với bộ đếm bên ngoài và thường được sử dụng để tính tổng thời gian trong thời gian dài.
Như đã đề cập ở trên, mạch thu hở bán dẫn được sử dụng cho đầu ra tần số và xung. Vì vậy, nguồn điện DC bên ngoài và tải là cần thiết.
Đặc trưng
1. Phép đo không bị ảnh hưởng bởi sự thay đổi của mật độ dòng chảy, độ nhớt, nhiệt độ, áp suất và độ dẫn điện. Đo lường có độ chính xác cao được đảm bảo theo nguyên tắc đo tuyến tính.
2. Không có chướng ngại vật trong đường ống, không bị mất áp suất và yêu cầu thấp hơn đối với đường ống thẳng.
3. DN 6 đến DN2000 bao gồm nhiều kích cỡ ống. Có sẵn nhiều loại lớp lót và điện cực để đáp ứng các đặc tính dòng chảy khác nhau.
4. Kích thích trường sóng vuông tần số thấp có thể lập trình, cải thiện độ ổn định của phép đo và giảm mức tiêu thụ điện năng.
5. Triển khai MCU 16 bit, mang lại khả năng tích hợp và độ chính xác cao; Xử lý kỹ thuật số hoàn toàn, khả năng chống nhiễu cao và đo lường đáng tin cậy; Phạm vi đo lưu lượng lên tới 1500: 1.
6. Màn hình LCD độ phân giải cao có đèn nền.
7. Giao diện RS485 hoặc RS232 hỗ trợ giao tiếp kỹ thuật số.
8. Phát hiện đường ống rỗng thông minh và đo điện trở điện cực chẩn đoán ô nhiễm đường ống và điện cực trống một cách chính xác.
9. Thành phần SMD và công nghệ gắn trên bề mặt (SMT) được triển khai để cải thiện độ tin cậy.
Ứng dụng chính
Lưu lượng kế điện từ TQMF có thể được sử dụng để đo lưu lượng thể tích của chất lỏng dẫn điện trong một đường ống kín. Nó được ứng dụng rộng rãi trong đo lường và kiểm soát dòng chảy trong các lĩnh vực công nghiệp hóa chất và dầu khí, công nghiệp luyện kim, nước và nước thải, nông nghiệp và thủy lợi, sản xuất giấy, công nghiệp thực phẩm và đồ uống và công nghiệp dược phẩm. 1.3Điều kiện môi trường xung quanh Nhiệt độ môi trường xung quanh: cảm biến: -25oC đến + 60oC; bộ chuyển đổi: -25oC đến + 60oC. Độ ẩm tương đối: 5% đến 90%; 1.4Điều kiện làm việc Nhiệt độ chất lỏng tối đa: Loại nhỏ gọn: 60oC Loại từ xa: Teflon 150oC Neoprene 80oC; 120oC Polyurethane 70oC Độ dẫn chất lỏng: ≥ 5S/cm
Nguyên tắc đo lường
Nguyên lý đo của lưu lượng kế điện từ dựa trên định luật cảm ứng điện từ Farady. Cảm biến chủ yếu bao gồm ống đo có lớp lót cách ly, một cặp điện cực được lắp đặt bằng cách xuyên qua thành ống đo, một cặp cuộn dây và lõi sắt để tạo ra từ trường hoạt động. Khi chất lỏng dẫn điện chảy qua ống đo của cảm biến, tín hiệu điện áp tỷ lệ thuận với vận tốc dòng chảy trung bình của chất lỏng sẽ được cảm ứng trên các điện cực. Tín hiệu được khuếch đại và xử lý bởi bộ phát để thực hiện các chức năng hiển thị khác nhau.
Sơ đồ mạch chuyển đổi
Bộ chuyển đổi cung cấp dòng điện kích thích ổn định cho cuộn dây trong cảm biến của lưu lượng kế điện tử để lấy B không đổi và khuếch đại suất điện động rồi chuyển đổi thành tín hiệu dòng điện hoặc tần số tiêu chuẩn để sử dụng cho việc hiển thị, điều khiển và xử lý. Sơ đồ mạch chuyển đổi được thể hiện trên hình 2.1.
Bảng menu cài đặt thông số
Menu cài đặt bộ chuyển đổi bao gồm 45 mục. Nhiều trong số chúng được nhà sản xuất thiết lập trước khi vận chuyển. Không cần thiết phải thay đổi chúng khi áp dụng. Chỉ có một vài trong số chúng được người dùng đặt theo ứng dụng. Các mục menu được liệt kê trong bảng dưới đây:
| Mã hàng | Hiển thị thực đơn | Phương pháp cài đặt | Cấp độ mật khẩu | Phạm vi giá trị |
| 1 | Ngôn ngữ | Lựa chọn | 1 | Tiếng Trung/Tiếng Anh |
| 2 | Kích thước cảm biến | Lựa chọn | 1 | 3 - 3000mm |
| 3 | Phạm vi dòng chảy | Biến đổi | 1 | 0 - 99999 |
| 4 | Auto Ring Chg | Lựa chọn | 1 | BẬT / TẮT |
| 5 | Giảm xóc | Lựa chọn | 1 | 0 - 100 giây |
| 6 | Dòng chảy Dir. | Lựa chọn | 1 | Fwd/ Res |
| 7 | Dòng chảy không | Biến đổi | 1 | +/- 0,000 |
| 8 | Cắt LF | Biến đổi | 1 | 0 - 99% |
| 9 | Cắt bỏ Enble | Lựa chọn | 1 | BẬT / TẮT |
| 10 | Tỷ Lệ-Chng | Biến đổi | 1 | 0 - 30% |
| 11 | Giới hạn thời gian | Biến đổi | 1 | 0 - 20 giây |
| 12 | Tổng số đơn vị | Lựa chọn | 1 | 0,0001L - 1 m3 |
| 13 | Mật độ dòng chảy | Biến đổi | 1 | 0,0000 - 3,9999 |
| 14 | Loại hiện tại | Lựa chọn | 1 | 4-20mA/0-10mA |
| 15 | Đầu ra xung | Lựa chọn | 1 | Frq/ Xung |
| 16 | Yếu tố xung | Lựa chọn | 1 | 0,001L - 1 m3 |
| 17 | Tần số tối đa | Biến đổi | 1 | 1 - 5999 Hz |
| 18 | Địa chỉ liên lạc | Biến đổi | 1 | 0 - 99 |
| 19 | baudrate | Lựa chọn | 1 | 600 - 14400 |
| 20 | EmpPipe Det. | Lựa chọn | 1 | BẬT / TẮT |
| 21 | EmpPipe Alm | Biến đổi | 1 | 200,0 KΩ |
| 22 | Xin chào ALM Enble | Lựa chọn | 1 | BẬT / TẮT |
| 23 | Xin chào Alm Limit | Biến đổi | 1 | 000,0 - 199,9% |
| 24 | Lo Alm Enble | Lựa chọn | 1 | BẬT / TẮT |
| 25 | Giới hạn Lo Alm | Biến đổi | 1 | 000,0 - 199,9% |
| 26 | RevMeas.Enbl | Lựa chọn | 1 | BẬT/TẮT |
| 27 | Cảm biến S/N | Biến đổi | 2 | 000000000000-999999999999 |
| 28 | Sự thật về cảm biến. | Biến đổi | 2 | 0,0000 - 3,9999 |
| 29 | Chế độ trường | Lựa chọn | 2 | Chế độ 1,2,3 |
| 30 | nhân | Biến đổi | 2 | 0,0000 - 3,9999 |
| 31 | F. Tổng số tiền | Biến đổi | 3 | 0000000000 - 9999999999 |
| 32 | R.Tổng Bộ | Biến đổi | 3 | 0000000000 - 9999999999 |
| 33 | Kiểm soát đầu vào | Lựa chọn | 3 | Tắt/Dừng tổng/Đặt lại tổng |
| 34 | CLR Totalizr | Mật khẩu | 3 | 00000 - 59999 |
| 35 | Clr Tot. Chìa khóa | Biến đổi | 3 | 00000 - 59999 |
| 36 | Ngày –y/m/d * | Biến đổi | 3 | 99/12/31 |
| 37 | Thời gian-h/m/s * | Biến đổi | 3 | 23/59/59 |
| 38 | Mật khẩu L1 | Biến đổi | 3 | 0000 - 9999 |
| 39 | Mật khẩu L2 | Biến đổi | 3 | 0000 - 9999 |
| 40 | Mật khẩu L3 | Biến đổi | 3 | 0000 - 9999 |
| 41 | Số không hiện tại | Biến đổi | 4 | 0,0000 - 1,9999 |
| 42 | Tối đa hiện tại | Biến đổi | 4 | 0,0000 - 3,9999 |
| 43 | Hệ số mét | Biến đổi | 4 | 0,0000 - 3,9999 |
| 44 | Chuyển đổi S/N | Biến đổi | 4 | 0000000000-9999999999 |
| 45 | Đặt lại hệ thống | Mật khẩu | 4 |
Ứng dụng kịch bản:
Câu hỏi thường gặp
1. Hỏi: Cần cung cấp thông tin gì để chọn model phù hợp?
A: Trường ứng dụng, Áp suất danh nghĩa, Nhiệt độ trung bình và trung bình, Nguồn điện, Đầu ra,
Phạm vi lưu lượng, Độ chính xác, Kết nối và các thông số khác.
2. Q: Bạn là công ty thương mại hay nhà sản xuất?
Trả lời: Chúng tôi là nhà sản xuất được ISO phê duyệt chuyên về các dụng cụ đo mức và lưu lượng.
Dịch vụ OEM & ODM có sẵn. Chào mừng đến thăm chúng tôi tại Trung Quốc.
3. Hỏi: MOQ của bạn là gì?
Trả lời: Để bắt đầu hợp tác, đơn hàng mẫu có thể được chấp nhận.
4. Hỏi: Ngày giao hàng của bạn đối với Máy đo lưu lượng dầu diesel nhiên liệu tuabin mini thông minh là ngày nào?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Hỏi: Điều khoản thanh toán của bạn là gì?
Trả lời: Chúng tôi hỗ trợ T/T, PayPal, Western Union.
Đối với đơn hàng sản xuất hàng loạt, phải đặt cọc trước 30% và số dư 70% trước khi giao hàng.
6. Hỏi: Bạn có bảo hành cho Đồng hồ đo lưu lượng không?
A: Vâng, chúng tôi có bảo hành 12 tháng.
