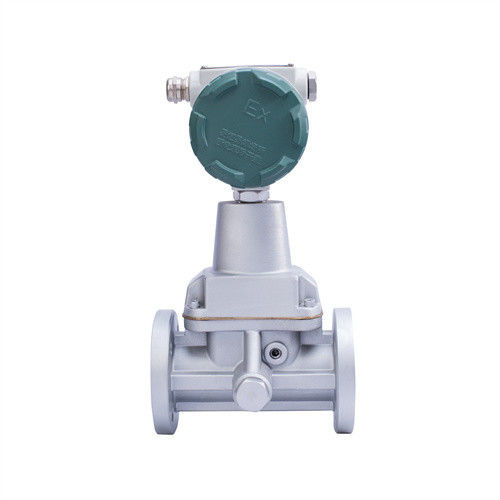

Việc đo lưu lượng khí chính xác được thực hiện dễ dàng với máy đo lưu lượng xoáy

Tổng quan về máy đo lưu lượng xoáy

Máy đo lưu lượng khối lượng khí xoáy là một dụng cụ được sử dụng để đo lưu lượng khí, chủ yếu dựa trên nguyên tắc tạo xoáy.

Nguyên tắc cơ bản: Khi một chất lỏng (khí) chảy qua một ống cụ thể, xoáy sẽ được tạo ra trong ống do thay đổi tốc độ dòng chảy.Tần số của các xoáy này là tỷ lệ thuận với tốc độ dòng chảy của chất lỏng.

Phương pháp đo: Máy đo lưu lượng khí xoáy thường sử dụng một máy phát xoáy nhỏ (chẳng hạn như một trở ngại nhỏ) để gây xoáy.xoáy sẽ được tạo ra hạ lưu. Cảm biến bên trong máy đo lưu lượng theo dõi tần số của các xoáy này.

Tính toán dòng chảy: Bằng cách đo tần số của xoáy, bộ đo dòng chảy có thể tính toán tốc độ dòng chảy của khí, và kết hợp với mật độ khí,tốc độ lưu lượng khối lượng của khí có thể được tính toán.

Ưu điểm: Máy đo lưu lượng khí xoáy có những ưu điểm về cấu trúc đơn giản, không có bộ phận di chuyển, độ tin cậy cao và chi phí bảo trì thấp.Nó có thể duy trì độ chính xác đo tốt trong điều kiện nhiệt độ cao và áp suất cao.

Phòng ứng dụng: Bộ đo lưu lượng này được sử dụng rộng rãi trong đo lưu lượng khí trong các ngành công nghiệp như dầu mỏ, hóa chất, điện và bảo vệ môi trường.

Máy đo lưu lượng khí xoáy có nhiều lợi thế, khiến nó được sử dụng rộng rãi trong đo lưu lượng khí.

1. Cấu trúc đơn giản
Không có bộ phận chuyển động: Cấu trúc của máy đo lưu lượng xoáy tương đối đơn giản.do đó cải thiện độ tin cậy và độ bền của công cụ.

2Chi phí bảo trì thấp
Cắt giảm yêu cầu bảo trì: Do đặc điểm không có bộ phận chuyển động, tần suất bảo trì của bộ đo lưu lượng được giảm, do đó tiết kiệm chi phí bảo trì và thời gian.

3. Độ chính xác đo cao
Đo chính xác: Máy đo lưu lượng xoáy có thể cung cấp phép đo chính xác cao trên phạm vi lưu lượng rộng, thường với sai số dưới ± 1%.

4Ứng dụng rộng
Thích hợp cho nhiều loại khí: Nó có thể đo một loạt các loại khí, bao gồm khí tự nhiên, không khí, nitơ, hydro, vv, và có khả năng thích nghi tốt.

5. Kháng nhiệt độ cao và áp suất cao
Khả năng thích nghi môi trường tốt: Máy đo lưu lượng khí xoáy có thể hoạt động bình thường trong môi trường làm việc nhiệt độ cao và áp suất cao, phù hợp với các ứng dụng công nghiệp khác nhau.
6. Sự tuyến tính tốt
Đặc điểm lưu lượng tốt: Mối quan hệ giữa tốc độ lưu lượng và tần số xoáy của máy đo lưu lượng xoáy tương đối tuyến tính, thuận tiện cho việc tính toán và điều chỉnh lưu lượng.
7. Tốc độ phản ứng nhanh
Theo dõi thời gian thực: Tốc độ phản ứng với các thay đổi dòng chảy là nhanh chóng, và các thay đổi trong dòng chảy khí có thể được theo dõi trong thời gian thực, phù hợp với điều kiện làm việc năng động.
8Không bị ảnh hưởng bởi các tính chất vật lý của chất lỏng
Khả năng thích nghi mạnh mẽ: Máy đo lưu lượng xoáy có khả năng thích nghi mạnh mẽ với các tính chất vật lý của chất lỏng (như nhiệt độ, áp suất, v.v.),và có thể duy trì hiệu suất đo ổn định trong các điều kiện hoạt động khác nhau.
9Thiết kế thu nhỏ
Dấu chân nhỏ: Nhiều máy đo lưu lượng xoáy sử dụng thiết kế nhỏ gọn và chiếm ít không gian hơn, phù hợp để sử dụng trong môi trường không gian hạn chế.
10. Hiệu quả chi phí
Hiệu quả chi phí cao: Trong nhiều ứng dụng, máy đo lưu lượng xoáy cung cấp một mức giá tương đối hợp lý và hiệu suất hiệu quả, làm cho nó trở thành một lựa chọn hiệu quả về chi phí.
Do những lợi thế này, các dòng chảy khí xoáy đã được sử dụng rộng rãi trong nhiều ngành công nghiệp, chẳng hạn như dầu mỏ, hóa chất, dược phẩm, bảo vệ môi trường và các lĩnh vực khác

Thông số kỹ thuật

Không có bộ phận cơ khí chuyển động, không dễ ăn mòn, ổn định và đáng tin cậy, tuổi thọ dài, không cần bảo trì đặc biệt để hoạt động lâu dài;

Sử dụng chip máy tính 16 bit, nó có tích hợp cao, kích thước nhỏ, hiệu suất tốt và chức năng tổng thể mạnh mẽ;

Máy đo lưu lượng thông minh tích hợp một đầu dò lưu lượng, vi xử lý, cảm biến áp suất và nhiệt độ vào một. Nó sử dụng một sự kết hợp tích hợp để làm cho cấu trúc nhỏ gọn hơn.Nó có thể trực tiếp đo lường tốc độ dòng chảy, áp suất và nhiệt độ của chất lỏng, và tự động theo dõi bù và điều chỉnh yếu tố nén trong thời gian thực;

Việc sử dụng công nghệ phát hiện kép có thể cải thiện hiệu quả cường độ tín hiệu phát hiện và ngăn chặn nhiễu gây ra bởi rung động đường ống;

Sử dụng công nghệ chống động đất thông minh, nó có hiệu quả ngăn chặn các tín hiệu nhiễu gây ra bởi rung động và biến động áp suất;

Nó áp dụng một màn hình ma trận dấu chữ cái Trung Quốc với nhiều chữ số hiển thị và đọc trực quan và thuận tiện. Nó có thể trực tiếp hiển thị tốc độ lưu lượng khối lượng trong điều kiện làm việc,Tốc độ lưu lượng khối lượng trong điều kiện tiêu chuẩn, tổng số lượng, cũng như áp suất trung bình, nhiệt độ và các thông số khác;

Sử dụng công nghệ EEPROM, các thông số dễ thiết lập và có thể được lưu, và dữ liệu lịch sử lên đến một năm có thể được lưu;

Bộ chuyển đổi có thể phát ra xung tần số, tín hiệu tương tự 4 ~ 20mA và có giao diện RS485, có thể được kết nối trực tiếp với mạng máy tính và khoảng cách truyền có thể đạt 1,2km;

Khả năng phát ra báo động nhiều thông số vật lý, một trong số đó có thể được người dùng chọn;

Đầu máy đo lưu lượng có thể xoay 360 độ, làm cho việc lắp đặt và sử dụng đơn giản và thuận tiện;

Với bộ thu thập dữ liệu FM của công ty, truyền dữ liệu từ xa có thể được thực hiện thông qua Internet hoặc mạng điện thoại

Các tín hiệu áp suất và nhiệt độ được nhập bởi các cảm biến và có khả năng trao đổi cao;

Toàn bộ máy có mức tiêu thụ năng lượng thấp và có thể được cung cấp bằng pin nội bộ hoặc nguồn điện bên ngoài.

Đặc điểm

Thiết kế thông minh
1Thiết kế cấu trúc kim loại
Công nghệ lõi được phát triển và sản xuất với hiệu suất hệ thống ổn định.
dễ sử dụng
2Thiết kế cấu trúc trường hợp
Thiết kế cấu trúc vỏ mới đơn giản và thuận tiện để vận hành, và có thể được sử dụng trong môi trường nhiệt độ cao mà không cần thêm các bộ phận bổ sung.
linh hoạt và có thể kiểm soát
3. Ống đo hình nón
Dữ liệu đo là chính xác, phạm vi đo rộng hơn và tính tuyến tính đo tốt hơn.
Các phương pháp kết nối khác nhau
4. Phương pháp kết nối
Một loạt các phương pháp kết nối quy trình như kẹp, kẹp và sợi có sẵn để phù hợp với hầu hết các nhu cầu ứng dụng nhà máy.
Đo một số vật liệu tùy chọn
5. Vật liệu tùy chọn
Thép không gỉ, titan, Hastelloy, PTFE, FEP và các vật liệu khác.
Thiết bị kết hợp
6Hệ thống ghép từ
Đầu máy đo lưu lượng có thể xoay 360 độ, đơn giản và thuận tiện để cài đặt và sử dụng.

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
