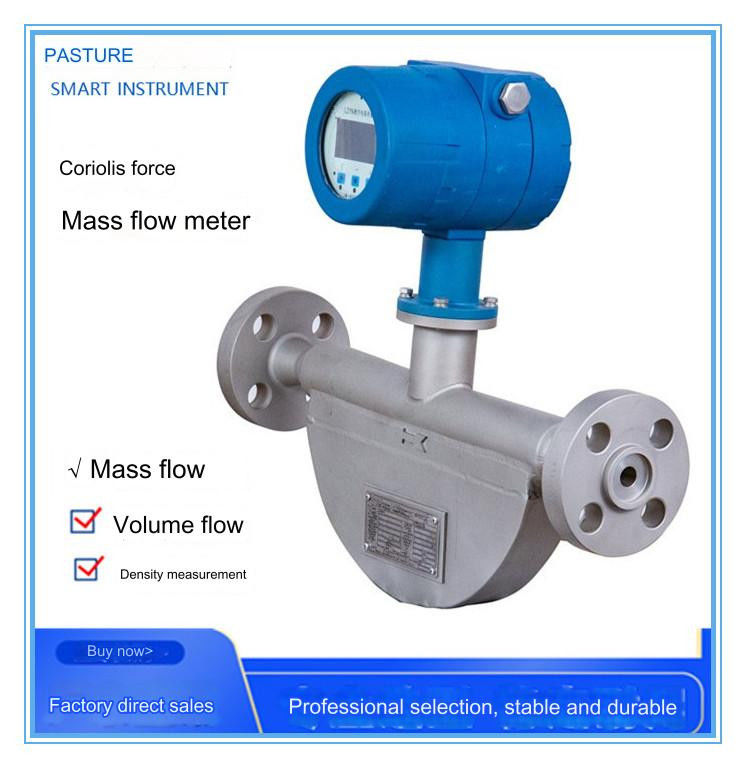

Coriolis force mass flowmeter
Coriolis force is a force proportional to the vector product of the linear velocity of the linear motion and the angular velocity of the rotational motion when an object is in both linear motion and rotational motion. Máy đo lưu lượng khối lượng Coriolis sử dụng nguyên tắc này. Sử dụng các nam châm và dây chuyền tập hợp lắp đặt trên ống đo, dưới tác động của dòng điện xoay,hai ống đo song song rung theo tần số tự nhiên của chúngKhi chất lỏng chảy qua ống đo, lực Coriolis làm cho sự rung động của ống đo thay đổi pha.càng lớn sự thay đổi pha rung của ống đoBằng cách phát hiện sự thay đổi pha rung của hai ống đo, giá trị dòng chảy khối lượng có thể được lấy ra.
Các đặc điểm chính
1Hiệu suất không thể chối cãi về dòng chảy khối lượng chất lỏng, dòng chảy khối lượng và đo mật độ
2Thiết kế độc đáo mang lại độ nhạy và độ ổn định đo lường vô song
3. Đảm bảo hiệu suất nhất quán, đáng tin cậy trên phạm vi dòng chảy rộng nhất
4Được thiết kế để giảm thiểu quá trình, lắp đặt và tác động môi trường
Ứng dụng
Máy đo lưu lượng khối lượng có thể được sử dụng trong các lĩnh vực sau đây để đáp ứng các yêu cầu về thành phần, quy trình trộn và đo thương mại.
Hóa học: chứa hệ thống phản ứng hóa học
Dầu mỏ: phân tích hàm lượng ẩm
Chất béo: bao gồm dầu thực vật, chất béo động vật và các loại dầu khác
Dược phẩm
Sơn
Sản xuất giấy
In và nhuộm vải
nhiên liệu: dầu thô, dầu nặng, phân chất than, dầu bôi trơn và các loại nhiên liệu khác.
Thực phẩm: đồ uống hòa tan khí, đồ uống sức khỏe và chất lỏng khác.
Giao thông: đo lường chất lỏng đường ống.
Dầu lỏng nhiệt độ thấp, như oxy lỏng và nitơ lỏng, nhiệt độ thấp lên đến -200 °C
Dây lỏng nhiệt độ cao, nhiệt độ tối đa lên đến 300 °C
Chất lỏng áp suất cao, chẳng hạn như đo lưu lượng phân bón cho việc khoan dầu đúc xi măng
Nguyên tắc hoạt động
Nếu một đường ống được xoay quanh một điểm (P) trong khi chất lỏng chảy qua nó (đối với hoặc xa trung tâm xoay), chất lỏng đó sẽ tạo ra lực quán tính, liên quan đến hình 1.1:
Cấu trúc cảm biến
Cảm biến máy đo lưu lượng khối lượng bao gồm ống đo, thiết bị điều khiển, cảm biến vị trí, cấu trúc hỗ trợ, cảm biến nhiệt độ, vỏ, vv.
1 Cấu trúc hỗ trợ: ống đo được gắn trên cấu trúc hỗ trợ như trục rung.
2 Bụi đo (bụi rung): bao gồm hai ống song song.
3 Máy phát hiện vị trí: được sử dụng để đo biến dạng ống đo.
4 Thiết bị điều khiển: tạo ra lực điện từ để điều khiển ống đo để làm cho nó rung gần tần số cộng hưởng.
5 Khung: Bảo vệ ống đo, đơn vị điều khiển và máy dò.
Các thông số kỹ thuật
Thông số kỹ thuật | DN (mm) | Phạm vi dòng chảy ((kg/h) |
Không ổn định, kg/h
|
Áp suất định lượng (MPa) |
NW (kg) |
GW (kg) |
||
00,2% | 0.15% | 00,1% | ||||||
DN3 | 3 | 0~96~120 | 0.018 | 0.012 | 0.012 | 40 | 8 | 19 |
DN6 | 6 | 0~540~660 | 0.099 | 0.066 | 0.066 | 20 | 12 | 22 |
DN8 | 8 | 0~960~1200 | 0.18 | 0.12 | 0.12 | 20 | 12 | 23 |
DN10 | 10 | 0~1500~1800 | 0.27 | 0.18 | 0.18 | 20 | 11 | 24 |
DN15 | 15 | 0~3000~4200 | 0.63 | 0.42 | 0.42 | 20 | 12 | 25 |
DN20 | 20 | 0~6000~7800 | 1.17 | 0.78 | 0.78 | 16 | 20 | 34 |
DN25 | 25 | 0~10200~13500 | 2.025 | 1.35 | 1.35 | 16 | 21 | 35 |
DN32 | 32 | 0~18 000~24 000 | 3.6 | 2.4 | 2.4 | 16 | 27 | 45 |
DN40 | 40 | 0~30 000~36 000 | 5.4 | 3.6 | 3.6 | 12 | 35 | 55 |
DN50 | 50 | 0~48 000~60 000 | 9 | 6 | 6 | 12 | 40 | 60 |
DN80 | 80 | 0~120 000~160 000 | 24 | 16 | 16 | 8 | 90 | 150 |
DN100 | 100 | 0~222 000~270 000 | 40.5 | 27 | 27 | 8 | 170 | 245 |
DN150 | 150 | 0~480 000~600 000 | 90 | 60 | 60 | 6 | 255 | 350 |
