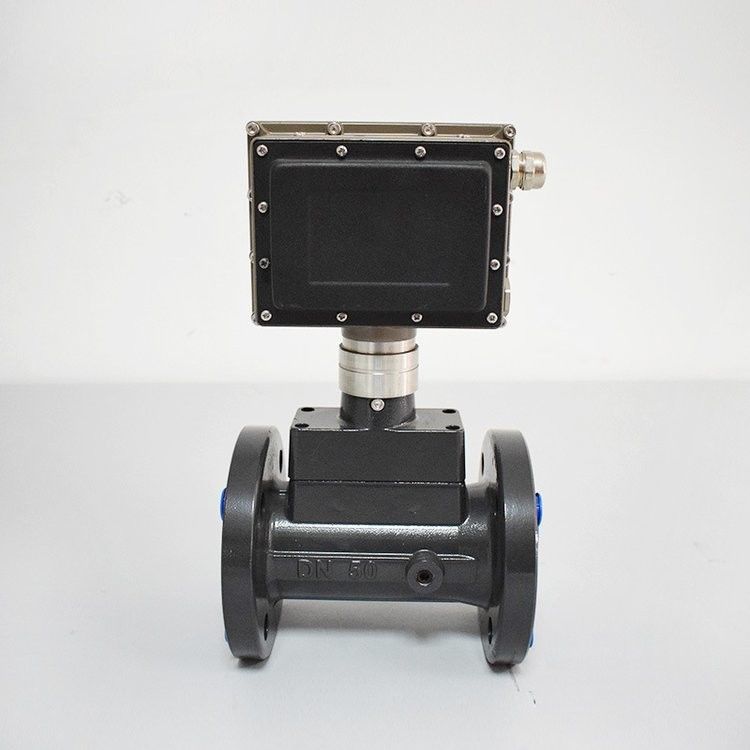

Máy đo lưu lượng tua-bin khí RS485

tham số

1- Cỡ thiết bị và phương pháp kết nối: 25.40.50.65.80.100.125.150.200.250.300 sử dụng kết nối kẹp
2Tỷ lệ tầm bắn: 1:10 1:20 1:30
3- Vật liệu thiết bị: Cơ thể máy đo: 304 thép không gỉ
4Mức độ bảo vệ: ip65

Máy đo lưu lượng tuabin khí chủ yếu được sử dụng để đo lưu lượng không khí, nitơ, oxy, hydro, khí sinh học, khí tự nhiên, hơi nước và các chất lỏng trung bình khác trong các đường ống công nghiệp.Khi đo lưu lượng khối lượng trong điều kiện làm việc, nó gần như độc lập với mật độ chất lỏng, áp suất, nhiệt độ, độ nhớt và các thông số khác. Không có bộ phận cơ học di chuyển, vì vậy nó có độ tin cậy cao và bảo trì thấp.Các thông số thiết bị có thể ổn định trong một thời gian dàiMáy đo lưu lượng xoáy khí sử dụng một cảm biến căng thẳng piezoelectric, rất đáng tin cậy và có thể hoạt động trong phạm vi nhiệt độ hoạt động từ -20 °C đến +250 °C.Nó có tín hiệu chuẩn analog và đầu ra tín hiệu xung kỹ thuật số, dễ sử dụng với các hệ thống kỹ thuật số như máy tính.

Mô tả

Máy đo lưu lượng tuabin khí được bù đắp nhiệt độ và áp suất tích hợp một cảm biến lưu lượng tuabin khí và một bộ tổng hợp lưu lượng.Các chỉ số hiệu suất chính của nó lên đến và là công cụ lý tưởng để đo lường thương mại khí đốt.

nguyên tắc hoạt động
Khi luồng không khí đi vào máy đo lưu lượng, nó đi qua đầu tiên thông qua bộ chỉnh sửa với một cấu trúc đặc biệt và được tăng tốc.tuabin vượt qua mô-men xoắn kháng và mô-men xoắn ma sát và bắt đầu quayKhi mô-men xoắn đạt đến sự cân bằng, tốc độ quay là ổn định.và từ trường được thay đổi định kỳ bởi nam châm trên đĩa phát quay, để máy phát xung phát ra một tín hiệu xung với tần số tỷ lệ thuận với tốc độ dòng chảy.Các vi xử lý trong bộ chuyển đổi đếm và tính toán tín hiệu xung để có được tình trạng hoạt động dòng chảyĐồng thời, nó phát hiện nhiệt độ và áp suất của môi trường, chuyển đổi tốc độ lưu lượng khối lượng trong điều kiện làm việc thành tốc độ lưu lượng khối lượng tiêu chuẩn theo mô hình điều chỉnh khối lượng,và tích lũy nó để có được tổng số lượng khối lượng tiêu chuẩn. .

Công thức tính toán
Ví dụ: máy đo lưu lượng tua-bin khí caliber DN40, phạm vi lưu lượng 5-50m3/h, F-1 được thiết lập thành 0 (hiển thị số lượng tức thời mh, hiển thị số lượng tích lũy m3), F-8 được thiết lập thành 0.001Điều này có nghĩa là cho mỗi dòng chảy tích lũy 0,001 m, một xung tương đương với chiều rộng xung 250 ms và chu kỳ làm việc là 50% sẽ được phát ra.tần số giới hạn trên là 1000/ (250*2) = 2Hz, và giới hạn trên tương ứng của dòng chảy là 0,001 * 2 * 3600-7,2 m 3 / h, khi tốc độ dòng chảy tức thời lớn hơn 7,2 m 3 / h, tần số xung tương đương đầu ra vẫn là 2Hz, tức là,đầu ra được bão hòa.

Trả thù hệ số thiết bị, tức là điều chỉnh đa đường điểm của hệ số thiết bị K (xem P16), tổng số 1 có thể được đặt thành 6, (F, K) (i = 1, 2,..., 6)

(1) F là tần số ban đầu, tỷ lệ thuận với dòng chảy, đơn vị Hz;

К là mối quan hệ không kích thước giữa hệ số t tại điểm tần số E và hệ số thiết bị K (định số P9), trong đó K là hệ số thực tế tại điểm tần số F,thường thu được bằng hiệu chuẩn dòng chảy thực tế.

(2) Nguyên tắc hoạt động của điều chỉnh đa đường điểm. Tần số tương ứng với tốc độ dòng chảy hiện tại Q là F:

F. > F, (i=12...18), theo các thông số cụ thể được xây dựng trong bảng, F là tần suất của điểm điều chỉnh cuối cùng.


Thông số kỹ thuật

minh họa

Mất áp suất giới hạn trên là mất áp suất khi máy đo lưu lượng hoạt động ở điểm lưu lượng giới hạn trên, môi trường là không khí và nhiệt độ là bình thường.

2DN20, DN32, DN65 và DN125 là các sản phẩm không phải tiêu chuẩn quốc gia và cần được tùy chỉnh.

Vị trí lắp đặt và yêu cầu
1. Nó là nghiêm ngặt cấm để hàn các phẳng ống trực tuyến với bộ đo lưu lượng. bộ đo lưu lượng nên được loại bỏ trước khi hàn. Trước khi lắp đặt bộ đo lưu lượng, các mảnh vỡ, hàn slag,và bụi trong đường ống nên được làm sạch.

2Để tạo điều kiện bảo trì dễ dàng và không ảnh hưởng đến việc vận chuyển chất lỏng bình thường, nên thiết lập một đường ống bỏ qua như trong hình trên.

3Để ngăn chặn các tạp chất xâm nhập vào máy đo lưu lượng, một bộ lọc phải được lắp đặt.

4. Máy đo lưu lượng nên được lắp đặt theo chiều ngang.Khối mở rộng phải đáp ứng các yêu cầu đường kính và áp suất danh nghĩa của thiết kế đường ốngCác khớp mở rộng được sử dụng để bù đắp cho căng thẳng đường ống và tạo điều kiện dễ dàng cho việc lắp đặt và tháo dỡ máy đo lưu lượng.

5Nếu cần cài đặt theo chiều dọc, vui lòng cho biết khi đặt hàng và sản phẩm phải được cấu hình phù hợp.hướng lưu lượng không khí nên từ trên xuống dưới.

6Khi máy đo lưu lượng được lắp đặt để sử dụng ngoài trời, nên thêm một nắp bảo vệ để ngăn ngừa ngâm nước mưa hoặc tiếp xúc với ánh nắng mặt trời nóng,sẽ ảnh hưởng đến tuổi thọ của máy đo lưu lượng.

7Không nên có sự can thiệp từ trường bên ngoài mạnh mẽ hoặc rung động cơ học mạnh xung quanh máy đo lưu lượng.

8Bộ đo lưu lượng cần phải được nối đất đáng tin cậy, nhưng nó không được chia sẻ với dây nối đất của hệ thống dòng điện mạnh.

Các kịch bản ứng dụng

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
