| Nguồn gốc | Trung Quốc |
| Hàng hiệu | BEITE |
| Chứng nhận | CE ISO |

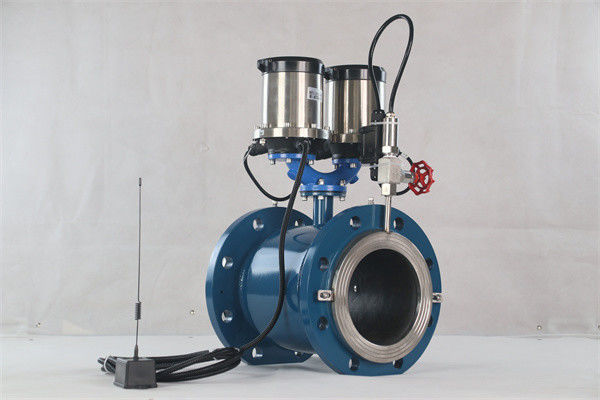

Đặc điểm của máy đo lưu lượng điện từ
Nguyên tắc hoạt động của máy đo lưu lượng điện từ dựa trên quy luật cảm ứng điện từ.ổn định tạm thời tốt, và bảo trì thấp. Nó cũng được sử dụng trong các dự án chuyển hướng nước, nhà máy nước và nhà máy xử lý nước thải.Máy đo lưu lượng điện từ có các đặc điểm sau::
1Không có bộ phận chuyển động, độ tin cậy cao, ổn định lâu dài tốt và bảo trì thấp;
2Không có kháng cự bổ sung. Điều này đặc biệt quan trọng đối với các bộ đo lưu lượng đường kính lớn;
3. Độ chính xác đo lường cao. Độ chính xác sản phẩm điển hình có thể đạt đến ± 0,5% R
4Phạm vi đo lớn. Phạm vi chính xác được đảm bảo thường có thể đạt 40: 1v = 0,08m / giờ, và lỗi cơ bản vẫn có thể nhỏ hơn ± 2% R
5Các yêu cầu đối với các phần ống thẳng tương đối thấp. Điều này cũng quan trọng khi nói đến ống đường kính lớn.Có nhiều loại máy đo lưu lượng đòi hỏi các phần ống thẳng phía trước và phía sau để đạt 5D3D
6Các sản phẩm đo lưu lượng điện từ đường kính lớn và đo lưu lượng siêu âm có sẵn để thiết kế và lựa chọn.Máy đo lưu lượng siêu âm có thể đạt đến đường kính lớn hơn, do đó đáp ứng nhu cầu đo lưu lượng nước đường kính lớn và lưu lượng lớn;
7Có các sản phẩm IP65 tích hợp và phân chia IP68 chìm;
8Nhược điểm là độ dẫn của chất lỏng được đo phải lớn hơn 5μs và giá của thiết bị tăng khi đường kính tăng.
Đặc điểm
1Việc đo không bị ảnh hưởng bởi sự thay đổi về mật độ dòng chảy, độ nhớt, nhiệt độ, áp suất và tính dẫn.Độ chính xác đo lường cao được đảm bảo theo nguyên tắc đo tuyến tính.
2Không có trở ngại trong ống, không mất áp suất và yêu cầu thấp hơn cho đường ống thẳng.
3. DN 6 đến DN2000 bao gồm một phạm vi rộng của kích thước ống. Một loạt các lớp lót và điện cực có sẵn để đáp ứng các đặc điểm dòng chảy khác nhau.
4. Khơi dậy trường sóng vuông tần số thấp có thể lập trình, cải thiện sự ổn định đo lường và giảm tiêu thụ điện.
5. Thực hiện MCU 16 bit, cung cấp tích hợp và độ chính xác cao; Quá trình xử lý kỹ thuật số, kháng tiếng ồn cao và đo lường đáng tin cậy; Phạm vi đo lường dòng chảy lên đến 1500:1.
6. Hiển thị LCD độ nét cao với đèn nền.
7. Giao diện RS485 hoặc RS232 hỗ trợ giao tiếp kỹ thuật số.
8. Khám phá ống trống thông minh và đo điện cực kháng cự chẩn đoán chính xác nhiễm trùng ống trống và điện cực.
9Các thành phần SMD và công nghệ gắn bề mặt (SMT) được thực hiện để cải thiện độ tin cậy.
Ứng dụng chính
Máy đo lưu lượng điện từ TQMF có thể được sử dụng để đo lưu lượng lưu lượng của chất lỏng dẫn trong một đường ống kín.Nó được áp dụng rộng rãi trong đo lường và kiểm soát dòng chảy trong các lĩnh vực công nghiệp hóa học và dầu mỏ, ngành công nghiệp luyện kim, nước và nước thải, nông nghiệp và thủy lợi, sản xuất giấy, ngành công nghiệp thực phẩm và đồ uống và dược phẩm.-25°C đến + 60°C; chuyển đổi: -25 °C đến + 60 °C. Độ ẩm tương đối: 5% đến 90%; 1.4Chế độ làm việc Nhiệt độ chất lỏng tối đa: Loại nhỏ gọn: 60 °C Loại từ xa: Teflon 150 °C Neoprene 80 °C;120°C Polyurethane 70°C Tính dẫn chất lỏng: ≥ 5S/cm
Nguyên tắc đo lường
Nguyên tắc đo lường của máy đo lưu điện từ dựa trên định luật cảm ứng điện từ của Farady.một cặp điện cực được lắp đặt bằng cách xuyên qua tường ống đo, một cặp cuộn dây và lõi sắt để tạo ra hoạt động từ trường.tín hiệu điện áp theo tỷ lệ trực tiếp với tốc độ dòng chảy trung bình của chất lỏng sẽ được dẫn lên các điện cực. Tín hiệu được khuếch đại và xử lý bởi máy phát để nhận ra các chức năng hiển thị khác nhau.
Sơ đồ mạch chuyển đổi
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, điều khiển và xử lý. sơ đồ mạch chuyển đổi được hiển thị trong hình 2.1.
Bảng menu thiết lập tham số
Menu cài đặt chuyển đổi bao gồm 45 mục. Nhiều người trong số họ được thiết lập bởi nhà sản xuất trước khi vận chuyển. Nó không cần thiết để thay đổi chúng khi áp dụng.Chỉ có một vài trong số họ để được thiết lập bởi người dùng theo ứng dụngCác mục thực đơn được liệt kê trong bảng dưới đây:
| Điểm số. | Hiển thị menu | Phương pháp thiết lập | Mức mật khẩu | Phạm vi giá trị |
| 1 | Ngôn ngữ | Tùy chọn | 1 | Tiếng Trung/Tiếng Anh |
| 2 | Kích thước cảm biến | Tùy chọn | 1 | 3 - 3000mm |
| 3 | Phạm vi dòng chảy | Thay đổi | 1 | 0 - 99999 |
| 4 | Tự động Rng Chg | Tùy chọn | 1 | ON / OFF |
| 5 | Damping | Tùy chọn | 1 | 0 - 100 s |
| 6 | Flow Dir. | Tùy chọn | 1 | Fwd/ Res |
| 7 | Dòng không | Thay đổi | 1 | +/-0.000 |
| 8 | LF Cutoff | Thay đổi | 1 | 0 - 99% |
| 9 | Giới hạn Enble | Tùy chọn | 1 | ON / OFF |
| 10 | Tỷ lệ biến đổi | Thay đổi | 1 | 0 - 30% |
| 11 | Thời gian giới hạn | Thay đổi | 1 | 0 - 20 s |
| 12 | Tổng đơn vị | Tùy chọn | 1 | 0.0001L - 1 m3 |
| 13 | Mật độ dòng chảy | Thay đổi | 1 | 0.0000 - 3.9999 |
| 14 | Loại hiện tại | Tùy chọn | 1 | 4-20mA/0-10mA |
| 15 | Lượng phát ra xung | Tùy chọn | 1 | Frq/ Nhịp tim |
| 16 | Nhân tố xung | Tùy chọn | 1 | 0.001L - 1 m3 |
| 17 | Freq Max | Thay đổi | 1 | 1 - 5999 Hz |
| 18 | Địa chỉ liên lạc | Thay đổi | 1 | 0 - 99 |
| 19 | Baudrate | Tùy chọn | 1 | 600 - 14400 |
| 20 | EmpPipe Det. | Tùy chọn | 1 | ON / OFF |
| 21 | EmpPipe Alm | Thay đổi | 1 | 200.0 KΩ |
| 22 | Xin chào ALM Enble. | Tùy chọn | 1 | ON / OFF |
| 23 | Hi Alm Limit | Thay đổi | 1 | 000.0 - 199.9% |
| 24 | Lo Alm Enble | Tùy chọn | 1 | ON / OFF |
| 25 | Lo Alm giới hạn | Thay đổi | 1 | 000.0 - 199.9% |
| 26 | RevMeas.Enbl | Tùy chọn | 1 | ON/OFF |
| 27 | Bộ cảm biến S/N | Thay đổi | 2 | 000000000000-9999999999 |
| 28 | Thực tế cảm biến. | Thay đổi | 2 | 0.0000 - 3.9999 |
| 29 | Chế độ trường | Tùy chọn | 2 | Chế độ 1,2,3 |
| 30 | Tăng gấp | Thay đổi | 2 | 0.0000 - 3.9999 |
| 31 | F. Toàn bộ | Thay đổi | 3 | 0000000000 - 9999999999 |
| 32 | R.Tổng tập hợp | Thay đổi | 3 | 0000000000 - 9999999999 |
| 33 | Control Input | Tùy chọn | 3 | Khóa/Dừng Tot/Reset Tot |
| 34 | Tổng cộng | Mật khẩu | 3 | 00000 - 59999 |
| 35 | Chìa khóa. | Thay đổi | 3 | 00000 - 59999 |
| 36 | Ngày ¥y/m/d * | Thay đổi | 3 | 99/12/31 |
| 37 | Thời gian-h/m/s * | Thay đổi | 3 | 23/59/59 |
| 38 | Mật khẩu L1 | Thay đổi | 3 | 0000 - 9999 |
| 39 | Mật khẩu L2 | Thay đổi | 3 | 0000 - 9999 |
| 40 | Mật khẩu L3 | Thay đổi | 3 | 0000 - 9999 |
| 41 | Hiện tại không | Thay đổi | 4 | 0.0000 - 1.9999 |
| 42 | Hiện tại tối đa | Thay đổi | 4 | 0.0000 - 3.9999 |
| 43 | Nhân tố mét | Thay đổi | 4 | 0.0000 - 3.9999 |
| 44 | Convtr S/N | Thay đổi | 4 | 0000000000-9999999999 |
| 45 | Lập lại hệ thống | Mật khẩu | 4 |
Ứng dụng kịch bản:
Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
