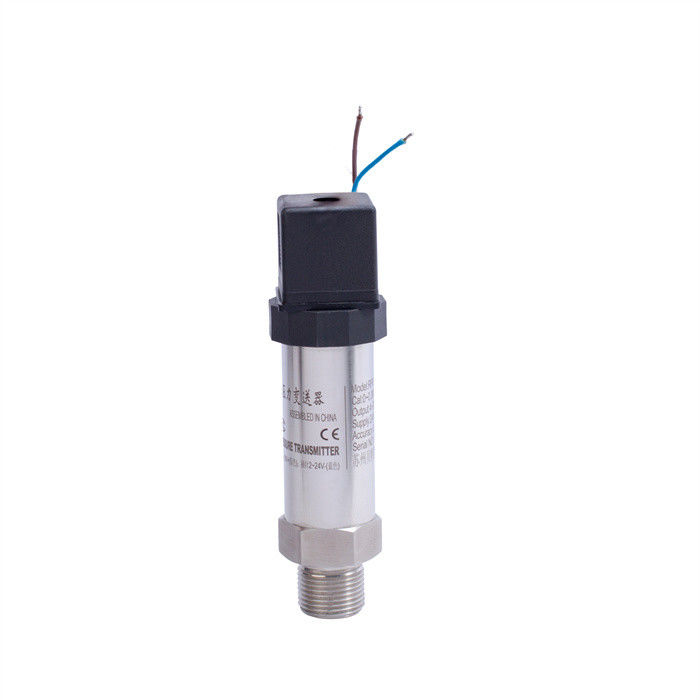

Máy truyền áp suất nhỏ gọn Máy biến áp suất

Mô-đun bảng mạch
Mô-đun bảng mạch của máy phát là một bảng mạch sử dụng công nghệ gói bề mặt và mạch tích hợp cụ thể cho ứng dụng.Bảng mạch nhận tín hiệu từ cảm biến và sửa chữa và tuyến tính nóPhần đầu ra của module circuit board chuyển đổi tín hiệu kỹ thuật số thành tín hiệu đầu ra tương tự.và máy phát HART có thể giao tiếp với HART tay người vận hành hoặc phần mềm máy tính trên.
1.2.1 Chuyển đổi A/D
Vòng chuyển đổi A/D sử dụng mạch tích hợp năng lượng thấp 16 bit để chuyển đổi dòng điện tương tự của bộ demodulator thành dòng điện kỹ thuật số,được cung cấp cho bộ vi xử lý như một tín hiệu đầu vào.
1.2.2 Máy vi xử lý
Máy vi xử lý của máy phát điều khiển chuyển đổi A / D và D / A, và cũng có thể hoàn thành tự chẩn đoán và nhận ra giao tiếp kỹ thuật số.một giá trị áp suất kỹ thuật số được xử lý bởi một vi xử lý và lưu trữ dưới dạng một số để đảm bảo điều chỉnh chính xác và chuyển đổi các đơn vị kỹ thuậtNgoài ra, bộ vi xử lý cũng có thể hoàn thành tính tuyến tính của cảm biến, tỷ lệ phạm vi, thời gian ức chế và các chức năng khác.
1.2Bộ nhớ EEPROM
EEPROM lưu trữ tất cả các cấu hình, đặc điểm và các thông số kỹ thuật số, bộ nhớ là không biến động, vì vậy ngay cả khi nguồn điện tắt,dữ liệu được lưu trữ vẫn còn nguyên vẹn để đạt được thông tin liên lạc thông minh bất cứ lúc nào.
1.2.4 Chuyển đổi D/A
Chuyển đổi D / A chuyển đổi tín hiệu kỹ thuật số được điều chỉnh được gửi bởi vi xử lý thành tín hiệu tương tự 4-20mA và phát ra vòng lặp.
1.2.5 Truyền thông số
Máy phát được thử nghiệm và cấu hình bằng cách sử dụng một bộ truyền thông hoặc thông qua bất kỳ hệ thống máy chủ nào hỗ trợ giao thức truyền thông HART để hoàn thành giao tiếp.Giao thức HART sử dụng tiêu chuẩn công nghiệp BELL202 tần số thay đổi pha khóa (FSK) công nghệ, với tín hiệu kỹ thuật số 1200Hz hoặc 2200Hz chồng lên tín hiệu 4 ~ 20mA để đạt được giao tiếp, giao tiếp, tín hiệu tần số trên quy trình 4 ~ 20mA không tạo ra bất kỳ nhiễu.

Parameter chức năng
Phương tiện sử dụng: chất lỏng, khí và hơi nước.
Phạm vi đo: Xem giấy chứng nhận và nhãn sản phẩm.
Tín hiệu đầu ra: hai dây 4 ~ 20Ma DC hoặc số HART chồng lên nhau trên 4 ~ 20Ma DC
Dấu hiệu từ, bởi người dùng tự do lựa chọn đầu ra tuyến tính hoặc đầu ra gốc (đánh áp chênh lệch).
Nguồn cung cấp điện: Nguồn cung cấp điện là 12 ~ 45VDC, và nguồn cung cấp điện hoạt động chung là 24VDC.
Trọng lượng: Kháng tải tối đa RL của bảng mạch là: RL = (Vs-12V) /0.023A,
Trong công thức, RL: kháng tải tối đa Ω, RL tối đa là 600Ω trong quá trình liên lạc; Vs: Điện lực
Điện áp V.

Phạm vi và vị trí không: Máy phát có thể được điều chỉnh bằng nút ở chỗ hoặc bằng cách áp dụng HART
Máy liên lạc được điều chỉnh từ xa.
Di chuyển tích cực và âm: Máy truyền áp suất khác biệt: Di chuyển tích cực tối đa là giới hạn trên của phạm vi đo (URL
Tương tự như dưới đây) sự khác biệt từ phạm vi đo lường; Di chuyển âm tối đa là URL.
Giá trị chuyển tiếp dương là sự khác biệt giữa URL và phạm vi đo.
Máy truyền áp suất tuyệt đối: chuyển tích cực tối đa là sự khác biệt giữa URL và phạm vi đo; không tải
Di cư.
Cảnh báo lỗi: Chương trình tự chẩn đoán phát hiện lỗi với đầu ra tương tự cao hơn 22mA hoặc thấp hơn
Ở báo động 3,9mA, tín hiệu báo động cao và thấp có thể được chọn bằng công tắc thành phần điện tử.
Bảo vệ ghi trạng thái máy phát: Chuyển một công tắc trên một thành phần điện tử để ngăn chặn cấu hình máy phát
Sự thay đổi.
Phạm vi nhiệt độ: Vòng điện tử: -30 ~ + 85 °C

Nguyên tố nhạy cảm (đầy dầu silicon): -40 ~ + 104°C (đầy dầu trơ): -184 ~ + 71°C
Nhiệt độ lưu trữ: -30 ~ + 85°C
Thời gian khởi động: độ damping tối đa < 2s
Sự hấp thụ khối lượng: < 0,16 cm3
Damping: Damping điện là 0 ~ 16s, có thể được điều chỉnh ở khoảng thời gian 0,1s, yếu tố nhạy cảm
Dầu silicone) thời gian tự nhiên 0.2s, thời gian giảm áp phạm vi mã 3 là 0.4s.

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
