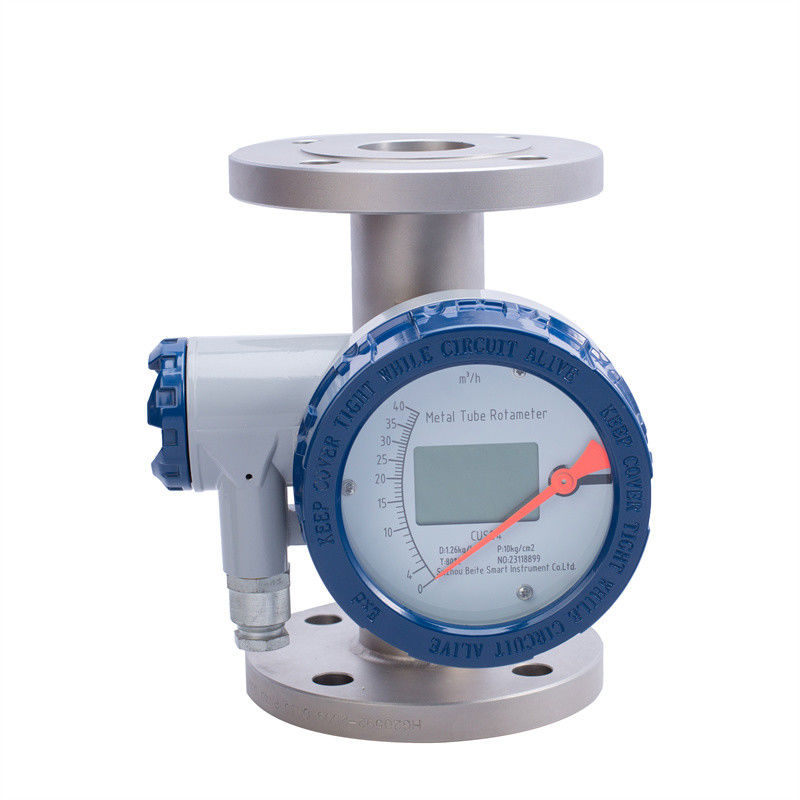

Máy đo lưu lượng Rotor ống kim loại Thép không gỉ Máy đo lưu lượng khí lỏng chống ăn mòn
  • Máy đo lưu lượng Rotor ống kim loại Thép không gỉ Máy đo lưu lượng khí lỏng chống ăn mòn
  • Máy đo lưu lượng Rotor ống kim loại Thép không gỉ Máy đo lưu lượng khí lỏng chống ăn mòn
  • Máy đo lưu lượng Rotor ống kim loại Thép không gỉ Máy đo lưu lượng khí lỏng chống ăn mòn
  • Máy đo lưu lượng Rotor ống kim loại Thép không gỉ Máy đo lưu lượng khí lỏng chống ăn mòn

Máy đo lưu lượng Rotor ống kim loại Thép không gỉ Máy đo lưu lượng khí lỏng chống ăn mòn

Nguồn gốc Trung Quốc
Hàng hiệu BEITE
Chứng nhận CE ISO
Chi tiết sản phẩm
lớp chính xác:
1,5
xuất khẩu:
Hệ thống hai dây 4 ~ 20MA
tỷ lệ phạm vi:
1:10
phương tiện đo lường:
khí lỏng
Chế độ hiển thị:
Ống thủy tinh trong suốt
Tên sản phẩm:
Đồng hồ đo lưu lượng thông số
Làm nổi bật:

Máy quay kim loại

,

Máy đo lưu lượng ống kim loại

,

Máy quay ống kim loại

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1 miếng/miếng
Giá bán
Negotiate
chi tiết đóng gói
thùng carton hoặc yêu cầu của khách hàng có sẵn
Thời gian giao hàng
5 ngày làm việc sau khi thanh toán
Điều khoản thanh toán
T/T, Western Union
Khả năng cung cấp
Đồng hồ đo lưu lượng mini 3000 mảnh / mảnh mỗi tháng
Mô tả sản phẩm

Nguyên lý làm việc của lưu lượng kế rôto ống kim loại

SGhi chú đặc biệt:
1.Khi lắp đặt thiết bị, bạn phải quét sạch xỉ hàn ống!
2. Khi lắp đặt thiết bị, ống đo phải cùng với ống trong cùng một trục và
khẩu độ bên trong của miếng đệm kín không được nhỏ hơn khẩu độ bên trong của ống đo.
3.Khi lắp đặt thiết bị loại chống ăn mòn, Mặt bích siết chặt mô-men xoắn bu lông
phải ở mức vừa phải, tránh làm vỡ bề mặt bịt kín. Không được phép hàn
mặt bích kết nối sau khi lắp đặt thiết bị, nếu không nó sẽ phá hủy thiết bị.
4. Để hoạt động chính xác và ổn định, vị trí khớp nối từ của thiết bị
bộ chuyển đổi không nên có các hạt từ tính để hấp thụ trên bề mặt.
5. Dụng cụ loại đông lạnh, để đạt được khả năng tương thích điện từ tốt nhất, vỏ của nó
cần kết nối mặt đất một cách đáng tin cậy.
6. Dụng cụ có chức năng giao tiếp, khi sử dụng, vui lòng thử xem xét
ảnh hưởng của xung quanh nhiễu điện từ đến thiết bị.Vì vậy, hãy thử sử dụng
cáp đặc biệt.
7.Khi thiết bị có màn hình LCD đo môi trường nhiệt độ cao, bạn nên sử dụng
vật liệu cách nhiệt để cách ly bộ chuyển đổi dòng chảy và danh từ đo lường
đúng cách .
8. Khi nối dây điện, vui lòng xác nhận xem dây và thiết bị đầu cuối kết nối có
kết nối một cách đáng tin cậy.
9. Để tránh mưa lọt vào vỏ dòng chảy, vui lòng xử lý mối nối cáp chống thấm nước
vấn đề một cách đúng đắn.
10. Nếu môi trường đo có chứa các hạt từ tính dẫn điện thì cần trang bị
bộ lọc từ tính ở lối vào của thiết bị, nếu nó chứa từ tính không dẫn điện
các hạt, cần cài đặt màn hình lọc.
31. Khái quát chung
Lưu lượng kế phao ống kim loại thông minh dòng BTLZ là lưu lượng kế có diện tích thay đổi,
dựa trên phép đo vị trí phao. Nó sử dụng cấu trúc kim loại đầy đủ, với
tính năng của khối lượng nhỏ, tổn thất áp suất thấp, tỷ lệ phạm vi lớn (10 ~ 20: 1), máy phát tùy chọn với
Chức năng giao tiếp HART và cài đặt và bảo trì thuận tiện. Nó được sử dụng rộng rãi trong
các ngành công nghiệp khác nhau trong môi trường phức tạp và xấu, đang đo lường dòng chảy
và kiểm soát quá trình đối với dòng chảy nhỏ và tốc độ dòng chảy thấp, và tất cả các loại khắc nghiệt
điều kiện trung bình.
Các sản phẩm dòng sản phẩm lưu lượng kế phao ống kim loại thông minh dòng BTLZ, theo các yêu cầu khác nhau
yêu cầu của người dùng và các dịp khác nhau, có nhiều loại hình thức đo lường cho
người dùng lựa chọn;Theo mẫu đầu ra, có loại hướng dẫn tại chỗ, xa
loại truyền động, loại báo động điều khiển;theo yêu cầu chống cháy nổ, nó có thể
được chia thành ba loại: loại chung, loại an toàn nội tại, loại cách ly và
loại chống cháy nổ.
Lưu lượng kế phao ống kim loại thông minh dòng BTLZ áp dụng công nghệ tiên tiến quốc tế
Honeywell không tiếp xúc và không có độ trễ phát hiện sự thay đổi Góc của từ trường
của cảm biến từ tính và với MCU hiệu suất cao, có thể nhận ra màn hình LCD:
dòng chảy tức thời, tổng lưu lượng, dòng điện vòng lặp. nhiệt độ môi trường, thời gian giảm xóc, nhỏ
loại bỏ tín hiệu. Truyền 4 ~ 20mA tùy chọn (với giao tiếp HART), đầu ra xung, cao
và chức năng đầu ra cảnh báo giới hạn thấp, v.v., loại máy phát tín hiệu thông minh có mức cao
độ chính xác và độ tin cậy, có thể thay thế hoàn toàn cùng loại dụng cụ nhập khẩu, và nó cũng
có hiệu suất giá cao, tiêu chuẩn hóa thông số trực tuyến và bảo vệ khi mất điện, v.v.
đặc trưng.
Thiết kế của lưu lượng kế phao ống kim loại thông minh dòng BTLZ cũng tính đến
yêu cầu của người dùng về quy trình xử lý, có năm loại cài đặt để chọn: đầu vào thấp hơn trên
kiểu lắp đặt, đầu vào phía trên theo kiểu lắp đặt, lắp đặt từ trong ra ngoài, phía dưới
ở bên cạnh kiểu cài đặt và kiểu cài đặt ngang.
2. Cấu trúc và nguyên tắc
Đồng hồ đo lưu lượng phao ống kim loại thông minh dòng BTLZ được tạo thành từ hai phần:
(1) Cảm biến - ống đo và phao;
(2)Bộ phát tín hiệu - đèn báo;
Cảm biến có bốn vật liệu lỏng kết nối: thép không gỉ, Hastelloy, Titanium, không gỉ
4lót thép FEP;Người dùng có thể chọn vật liệu chất lỏng chạm khác nhau để đáp ứng nhu cầu của
áp suất bằng chứng của quá trình và chống ăn mòn của môi trường theo yêu cầu của
áp suất quá trình khác nhau và môi trường ăn mòn. Theo phép đo khác nhau
yêu cầu, người dùng có thể chọn kết hợp chỉ báo khác nhau trong lựa chọn của mình để nhận ra
các yêu cầu đo lường khác nhau.Hình thức chỉ báo cụ thể và tương ứng của nó
chức năng, vui lòng tham khảo bảng chỉ báo.
Tốc độ dòng chảy được đo bằng chỉ báo trong máy phát thông qua khớp nối từ tính
Vị trí của phao cảm giác thép thay đổi để hoàn thiện bộ chỉ báo dòng chảy và tín hiệu từ xa
quá trình lây truyền.Khi môi trường đo chảy qua ống đo từ dưới lên trên
trên cùng, phao theo trọng lực, độ nổi và vận tốc chất lỏng đối với lực đẩy hướng lên thẳng đứng của phao là
cân bằng, phao sẽ tương đối tĩnh ở một vị trí nhất định, vị trí thay đổi theo
diện tích khe hở vòng ống phao và ống côn và vận tốc chất lỏng, vị trí của phao là
tương ứng với kích thước của lưu lượng trung bình đo được.
3. Tính năng sản phẩm:
Thiết kế kết cấu kim loại chắc chắn
Thích hợp cho các ngành công nghiệp đo lường khí và chất lỏng khác nhau
Thiết kế cấu trúc vỏ dòng chảy mới, nó có thể được sử dụng trong môi trường nhiệt độ cao mà không cần
thành phần ngày càng tăng.
Thiết kế đặc biệt của ống đo hình nón, phạm vi đo và tuyến tính đo của nó là
rộng hơn và tốt hơn.
Chúng tôi có thể cung cấp kết nối mặt bích, kẹp, ren và các chế độ kết nối quy trình khác, đó là
phù hợp với hầu hết các yêu cầu ứng dụng của nhà máy
Vật liệu bộ phận đo có thể được lựa chọn: thép không gỉ, titan, Hastelloy, PTFE, FEP,
vân vân
Một hệ thống khớp nối từ được thiết kế đặc biệt, có thể cải thiện độ chính xác của phép đo và
rõ ràng là ổn định.
Các tính năng của đầu ra truyền xa của thiết bị:
1. Màn hình LCD lớn có thể hiển thị lưu lượng tức thời và tổng lưu lượng cùng một lúc
và cũng hiển thị mô phỏng dòng chảy tức thời.
Phần trên hiển thị lưu lượng tức thời, phần dưới hiển thị tổng lưu lượng
Phạm vi dòng chảy tức thời: 0,000-99999
Phạm vi hiển thị luồng tích lũy: 0,00-99999999
Phạm vi hiển thị hiện tại: 3,80-21,00 mA
Hiển thị phần trăm dòng chảy tức thời: 0-100%
Phạm vi góc của con trỏ: 0,00 đến 90,00 °
5Phạm vi nhiệt độ môi trường xung quanh: - 20 - + 80oC
Phạm vi loại bỏ tín hiệu nhỏ tích lũy: 0-10%
Khoảng cài đặt thời gian giảm xóc: 0 đến 10 giây
Một loạt các đơn vị lưu lượng tức thời và tổng lưu lượng tùy chọn, sau khi chuyển đổi đơn vị,
phạm vi là chuyển đổi tự động.
2. Phần trên có thể được bật trên màn hình: dòng chảy tức thời, dòng điện vòng, tỷ lệ phần trăm của
dòng chảy tức thời và loại bỏ tín hiệu nhỏ tích lũy, thời gian giảm chấn, dòng điện
nhiệt độ môi trường và góc quay con trỏ, thông tin v.v. và nó cũng có thể hiển thị
các ký hiệu và đơn vị kỹ thuật thường được sử dụng sẽ không ảnh hưởng đến tổng lượng xả
mô phỏng dòng chảy và dòng chảy tức thời của màn hình tại thời điểm đó.
3. Màn hình LCD hiển thị phạm vi dòng chảy của dòng chảy tức thời, theo phép đo
Vừa tại hiện trường thì có thể sửa chữa được.
4. Mức tiêu thụ điện năng của màn hình LCD đôi là mức microamp, đáp ứng yêu cầu
về sự an toàn nội tại chống cháy nổ.
5. Độ chính xác: <+/-0,5%, độ lệch nhiệt độ: <+ /- 0,1%/ 10oC
6. Chức năng bảo vệ mất điện hoàn hảo, khi mất điện, nó có thể tiết kiệm tổng số hiện tại
luồng (tổng luồng của thời gian lấy mẫu là 0,3 S) và áp dụng sáu cấp độ dữ liệu nâng cao
cơ chế sao lưu, khiến cho việc mất dữ liệu là không thể.
7.LCD có thể chọn màn hình có đèn nền
8. Máy phát có thể xuất ra: hệ thống hai dây, tín hiệu 4-20 mA và không liên quan gì đến
Chức năng hiển thị LCD dù có hay không.
9. Hỗ trợ chức năng cung cấp năng lượng cho pin, nó sử dụng các loại pin sạc khác nhau
theo ứng dụng khác nhau và có thể hoạt động bình thường từ 3 đến 12 tháng một lần
đang sạc.
10. Không cần phải mở nắp, nó sử dụng cách vận hành bút từ tính và cũng giữ nguyên
các nút bình thường.(nó có thể được thực hiện theo yêu cầu của khách hàng)
11.By giao thức HART và phần mềm máy tính phía trên hoặc giao tiếp cầm tay.Phía trên
máy tính kết nối với đồng hồ bằng cách sử dụng modem HART, có thể giám sát động
dòng tức thời và dòng tổng, dòng vòng, tỷ lệ phần trăm của dòng tức thời, v.v. (chỉ
đối với hệ thống hai dây, thiết bị 4-20 mA có chức năng giao tiếp HART)
12.By giao thức HART, phần mềm máy tính cầm tay hoặc trên có thể được sử dụng để vận hành
lưu lượng kế cho một số hoặc tất cả cấu hình (chỉ dành cho hệ thống hai dây 4-20 ma
thiết bị có chức năng giao tiếp HART)
67
4. Thông số kỹ thuật
Đo phạm vi nước (20oC)
16150000 l/h
khí ga(0,1013MPa 20oC)
0,54000 m3/h
khẩu phần đầu hôm
10:1(Loại đặc biệt 20:1)
Mức độ chính xác
2,5(Loại đặc biệt 1,5% hoặc 1,0%)
Áp lực công việc
DN15DN50 PN16MPa
DN80DN150 PN10MPa(Loại đặc biệt 16MPa)
Mức áp suất áo khoác:1,6MPa
Nhiệt độ trung bình
Tiêu chuẩn: -20oC+200oC
Loại nhiệt độ cao 300oC
Loại lót FEP ≤90oC
Nhiệt độ môi trường xung quanh
-20oC+100°C (loại điều khiển từ xa không có màn hình LCD<85°C)
(loại từ xa có màn hình LCD<70oC)
Độ nhớt trung bình
DN15:5mPa.s
30mPa.s
DN25:250mPa.s
DN50DN150:300mPa.s
màn hình LCD
Phạm vi số dòng chảy tức thời: 0,00099999
Tổng phạm vi số: 0,0099999999
Đầu ra tín hiệu
Tín hiệu tiêu chuẩn: Hai dây 4 ~ 20mA (tùy chọn HART)
Tín hiệu tiêu chuẩn: Ba dây 0~10mA
Tín hiệu báo động: 1.Hai đầu ra rơle (Giới hạn125VAC/0,25A)
2. Một hoặc hai công tắc lân cận (Chuyển đổi theo nhu cầu của khách hàng)
Đầu ra xung: 0 ~ 1KHz Đầu ra riêng biệt (Mức đầu ra Vpp>4,5V)
Nguồn điện: 1.Tiêu chuẩn: 24VDC±20% 2.Tùy chỉnh: 220VAC(85~265VAC)
3. Nguồn pin: Pin Lithium 3.7@4.4-5.2AH, mỗi nhóm có thể sử dụng trong 3 ~ 12 tháng.
Các nhóm thay thế.
Sự liên quan:
Tiêu chuẩn: Mặt bích HG20592
Kết nối đặc biệt: theo tiêu chuẩn mặt bích của khách hàng
Người dùng chỉ định: ren vít
Giao diện điện M16×1.5,PG11,1/2”NPT hoặc theo nhu cầu của khách hàng
Chiều cao
Tiêu chuẩn: 250mm (lắp đặt khác vui lòng xem biểu mẫu liên quan)
Cấp bảo vệ
IP65/IP67
Dấu hiệu chứng minh
Loại an toàn nội tại:ExiaIICT46
Loại chống cháy:ExdIICT46
Máy đo lưu lượng Rotor ống kim loại Thép không gỉ Máy đo lưu lượng khí lỏng chống ăn mòn 0


Câu hỏi thường gặp
1. Hỏi: Cần cung cấp thông tin gì để chọn model phù hợp?
A: Trường ứng dụng, Áp suất danh nghĩa, Nhiệt độ trung bình và trung bình, Nguồn điện, Đầu ra,
Phạm vi dòng chảy, Độ chính xác, Kết nối và các thông số khác.
2. Q: Bạn là công ty thương mại hay nhà sản xuất?
Trả lời: Chúng tôi là nhà sản xuất được ISO phê duyệt chuyên về dụng cụ đo mức và lưu lượng.
Dịch vụ OEM & ODM có sẵn.Chào mừng đến thăm chúng tôi tại Trung Quốc.
3. Hỏi: MOQ của bạn là gì?
Trả lời: Để bắt đầu hợp tác, đơn hàng mẫu có thể được chấp nhận.
4. Hỏi: Ngày giao hàng của bạn đối với Máy đo lưu lượng dầu diesel nhiên liệu tuabin mini thông minh là ngày nào?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Hỏi: Điều khoản thanh toán của bạn là gì?
Trả lời: Chúng tôi hỗ trợ T/T, PayPal, Western Union.
Đối với đơn hàng sản xuất hàng loạt, phải đặt cọc trước 30% và số dư 70% trước khi giao hàng.
6. Hỏi: Bạn có bảo hành cho Đồng hồ đo lưu lượng không?
A: Vâng, chúng tôi có bảo hành 12 tháng.
