Máy đo lưu lượng rotor khí
Máy quay khí là một dụng cụ phổ biến được sử dụng để đo tốc độ lưu lượng tức thì của chất lỏng (lỏng, khí). Nó phù hợp để đo tốc độ lưu lượng của chất lỏng trong suốt,phù hợp với môi trường đo với áp suất thấp và nhiệt độ thấpNó được sử dụng rộng rãi trong hóa chất, thực phẩm, bảo vệ môi trường, luyện kim, máy móc,ngành công nghiệp dược phẩm và các ngành công nghiệp khác cũng như các phòng nghiên cứu khoa học để đo lường các chất lỏng không nhịp đơn pha (lỏng hoặc khí).) dòng chảy.
Nhịp đập của dòng chảy vòng quay khí, nếu có một máy bơm hoặc van điều chỉnh ngược dòng so với vị trí thiết bị dự kiến, hoặc có một sự thay đổi tải trọng lớn ở hạ lưu, v.v.Địa điểm đo lường nên được thay đổi hoặc hệ thống đường ống cần được sửa chữa và cải thiện, chẳng hạn như thêm một bể đệm; nếu sự dao động của chính thiết bị, chẳng hạn như áp suất khí quá thấp trong khi đo, van phía trước của thiết bị không mở hoàn toàn,van điều chỉnh không được lắp đặt hạ lưu của thiết bị, v.v., nên được cải thiện và vượt qua, hoặc một thiết bị có thiết bị dập nên được chọn.

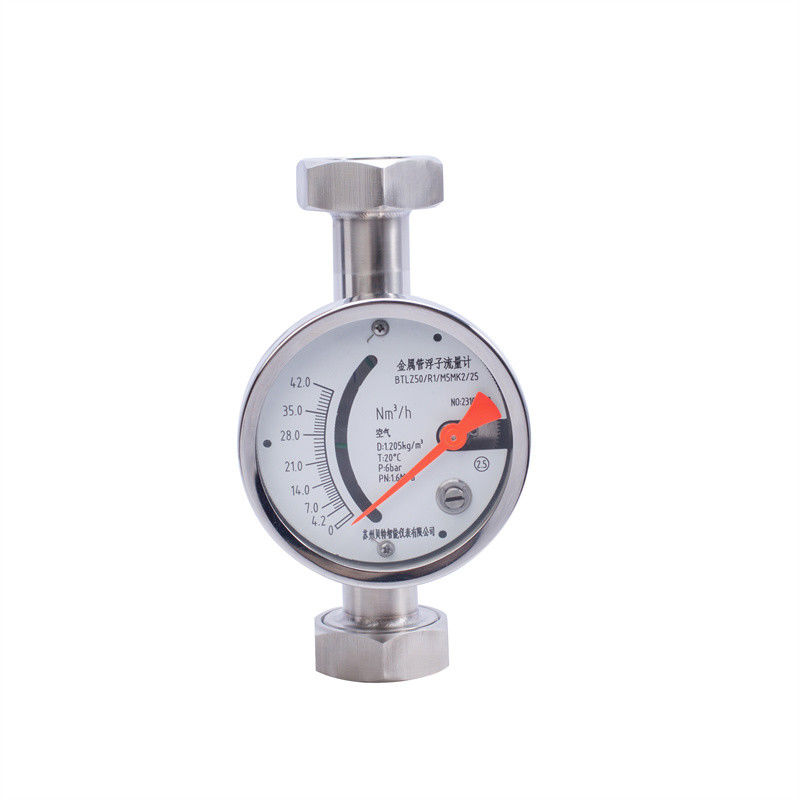

Các loạt máy đo lưu lượng rotor ống kim loại khí có nhiều hình thức đo cho người dùng để lựa chọn dựa trên nhu cầu và dịp khác nhau của người dùng.chúng được chia thành các loại chỉ định địa phươngTheo loại đầu ra, các hình thức bao gồm loại chỉ báo địa phương, loại truyền từ xa và loại báo động điều khiển;theo các yêu cầu chống nổ, nó có thể được chia thành ba loại: loại thông thường, loại nội tại và loại cách ly chống nổ.
Đặc điểm
Nhà cung cấp trực tiếp của Better-Smart
Thích hợp cho / ống thủy tinh trong suốt Thích hợp cho đường kính nhỏ và dòng chảy thấp
một
Tỷ lệ hiệu suất / phạm vi hoạt động đáng tin cậy, bảo trì thấp, tuổi thọ dài
hai
Phạm vi dòng chảy / Mất áp suất nhỏ có phạm vi dòng chảy rộng 10:1
ba
Dễ dàng / Cấu trúc đơn giản Chỉ thị con trỏ địa phương gần như tuyến tính
Bốn
Phạm vi thông minh / đo lường Chỉ số thông minh có màn hình LCD có thể hiển thị dòng chảy tức thời và tích lũy, và cũng có thể phát ra đầu ra sóng cao và báo động.
năm
Nhiều loại / Kháng ăn mòn bao gồm loại địa phương, loại truyền từ xa, loại áo khoác, chống nổ, chống ăn mòn, vv
nguyên tắc hoạt động
Giải thích nguyên tắc hoạt động của máy đo lưu lượng rotor khí
Trong quá trình đo lường của máy đo lưu lượng rotor khí, số lần quay của rotor có một mối quan hệ tỷ lệ nhất định với tốc độ lưu lượng tích lũy của chất lỏng.Tốc độ lưu lượng của chất lỏng có thể được tính toán dựa trên số lần quay của rotor. Hình dạng tuyến tính được đặt trên bề mặt rotor của máy đo lưu lượng rotor khí là một hình dạng tuyến tính không biến động.tiếp xúc giữa các bề mặt răng của hai rotor là lớnTrong quá trình quay, trượt tương đối và lăn tương đối xảy ra giữa hai rotor, dẫn đến sự mòn và lưới giữa các rotor.Việc mặc của rotor của rotameter khí sẽ làm giảm mức độ lưới giữa các rotors, do đó làm giảm độ chính xác đo lưu lượng.
Công thức chuyển đổi
Scale and conversion of gas rotameter (Scale và chuyển đổi máy đo vòng khí)
JJG257-1994 "Các quy định hiệu chuẩn máy quay" sử dụng một thiết bị tiêu chuẩn lưu lượng khí kiểu chuông hoặc loại phim xà phòng để hiệu chuẩn máy đo lưu lượng và tốc độ lưu lượng tiêu chuẩn dưới trạng thái quy mô tiêu chuẩn.
Nó là một sự điều chỉnh từ trạng thái trước của máy đo lưu lượng đến trạng thái quy mô trong quá trình thử nghiệm.và khí thử nghiệm và khí hiệu chuẩn là giống nhauNếu không, cần phải phân biệt giữa trạng thái quy mô và trạng thái tiêu chuẩn, thêm một số tham số và xác định lại các biểu tượng như được hiển thị trong Bảng 1.
3. Thang đo qN và qCN
3.1 Thang đo trạng thái tiêu chuẩn
Scale and conversion of gas rotameter (Scale và chuyển đổi máy đo vòng khí)
Khi đo tốc độ lưu lượng thực tế ở phía trước máy đo lưu lượng bằng cách sử dụng thiết bị tiêu chuẩn lưu lượng khí như lọ chuông hoặc phim xà phòng, nó có thể được lấy bằng công thức sau:
Khi sử dụng một máy đo vòng chuẩn để đo lưu lượng thực tế trước máy đo lưu lượng, nó được lấy bằng công thức sau:
#FormatImgID_4#
Khi đo tốc độ lưu lượng thực tế ở phía trước máy đo lưu lượng bằng cách sử dụng thiết bị tiêu chuẩn lưu lượng khí như lọ chuông hoặc phim xà phòng, nó có thể được lấy bằng công thức sau:
#FormatImgID_5#
Khi sử dụng một máy đo vòng chuẩn để đo lưu lượng thực tế trước máy đo lưu lượng, nó được lấy bằng công thức sau:
#FormatImgID_0#
Sau khi vượt qua thang đo trạng thái không chuẩn, vì trạng thái sử dụng phù hợp với trạng thái thang đo, giá trị hiển thị dòng chảy thang đo được đọc trực tiếp là giá trị dòng chảy được yêu cầu bởi người dùng,không chuyển đổi, giúp cải thiện hiệu quả đo lường.
4Chuyển đổi từ qN thành qmN và qm0
Tình trạng sử dụng thực tế của một số máy đo lưu lượng với hiệu chuẩn khác với tình trạng quy mô, và cần chuyển đổi khi sử dụng nó.đo áp suất và nhiệt độ ở phía trước của máy đo lưu lượng. Tỷ lệ lưu lượng thực tế ở phía trước của máy đo lưu lượng được thể hiện bằng qm. Công thức như sau:
#FormatImgID_1#
5Ước tính trạng thái hiện tại của máy đo lưu lượng
Việc lắp đặt chính xác của máy đo lưu lượng trong hệ thống là lắp đặt một van dừng hoàn toàn mở phía trên và một van điều chỉnh lưu lượng phía dưới.van dừng phía trên phải được mở chậm, và sau đó van điều chỉnh dòng chảy hạ lưu nên được sử dụng để điều chỉnh dòng chảy.và sau đó van điều chỉnh dòng chảy nên được đóng.
Tuy nhiên, many manufacturers of flowmeters now install needle-type flow regulating valves on the upstream base for pressure reduction and flow restriction to ensure that there are no throttling parts downstream of the rotameterỞ thời điểm này, áp suất được đo lên dòng của ổ cắm dòng chảy là 5 lần đường kính danh nghĩa.Để đảm bảo đo áp suất chính xác, tháo rời cơ sở và kết nối trực tiếp nguồn không khí với ống nón thủy tinh để hiệu chuẩn.Phục hồi sau khi hiệu chuẩn thường không thể đảm bảo chất lượng niêm phong và thường làm hỏng ống nón thủy tinh. .
Bởi vì không có các bộ phận throttling hạ lưu của bộ đo lưu lượng, nó thuận tiện hơn để đo áp suất ngược của bộ đo lưu lượng trong trường hợp này.Các áp suất ngược của bộ đo lưu lượng cộng với một khác biệt áp suất ước tính có thể gần như có được áp suất phía trước của bộ đo lưu lượngSự khác biệt áp suất giữa thượng nguồn và hạ nguồn của tàu nổi bằng trọng lực trừ tổng áp suất động và lực nổi. Công thức là như sau:
#FormatImgID_2#
Sự khác biệt áp suất này rất nhỏ so với trọng lực (được ước tính khoảng 10%), vì vậy công thức được đơn giản hóa thành:
#FormatImgID_3#
Sự khác biệt áp suất ước tính của φ3mm nổi thép hình cầu là khoảng 15Pa.
Tại thời điểm này, áp suất ngược của máy đo lưu lượng gần với áp suất phía trước của máy đo lưu lượng hơn là áp suất phía trước của van.Sử dụng phương pháp này để ước tính áp suất trạng thái làm việc không yêu cầu tháo rời của cơ sở, và quá trình hiệu chuẩn đơn giản hơn.
Các bước lắp đặt máy quay khí
1. Làm sạch các slag hàn và mảnh vụn trong đường ống trước khi lắp đặt dòng chảy;
2Độ nghiêng của phần thẳng đứng của bộ đo lưu lượng hiệu chuẩn thẳng đứng với mặt đất không được vượt quá 5 °. Nếu không, độ chính xác đo sẽ bị ảnh hưởng.
3Vị trí Để đảm bảo độ chính xác đo của máy đo lưu lượng, một phần ống thẳng không dưới 10xDN nên được thêm vào đầu đầu vào của máy đo lưu lượng,và một phần ống thẳng không ít hơn 5xDN nên được thêm vào cuối ổ cắm. van điều khiển điều chỉnh nên được lắp đặt tại máy đo lưu lượng trong quá trình đo lường.
4Mô hình Nếu môi trường đo là dòng chảy xung lớn hoặc dòng chảy hai pha,một bộ đệm nên được lắp đặt phía trên của máy đo lưu lượng để giảm hoặc làm suy yếu xung để đảm bảo rằng dòng chảy của môi trường là ổn định một phaĐồng thời, nó được khuyến cáo sử dụng một bộ đo lưu lượng loại damping. .
5- Phương tiện đo lường Khi phương tiện đo lường bẩn hoặc chứa các hạt dẫn điện từ, nên lắp đặt bộ lọc hoặc bộ lọc từ phía trên của máy đo lưu lượng.
6Việc lắp đặt đồng hồ đo lưu lượng hỗ trợ phải có khả năng hỗ trợ đúng sự rung động của đường ống hoặc giảm tải trọng trục của đồng hồ đo lưu lượng.nên thêm hỗ trợ của bộ đo lưu lượng cố định.
7Bảo trì Để tạo thuận lợi cho việc bảo trì và sửa chữa máy đo lưu lượng, làm sạch bộ lọc từ và bảo trì thường xuyên các đường ống của người dùng,khuyến cáo sử dụng đường ống tránh như trong hình.
8. ổn định Khi máy đo lưu lượng được sử dụng để đo khí, nó nên đảm bảo rằng áp suất làm việc trong đường ống không ít hơn 5 lần áp suất mất của máy đo lưu lượng,để máy đo lưu lượng có thể hoạt động ổn định và bình thường.
9Trước khi sử dụng truyền dẫn điện từ xa và đồng hồ đo lưu lượng với công tắc giới hạn báo động, mở nắp thiết bị và kết nối các dây điện đúng theo sơ đồ dây điện.
10. Theo biển báo trên chỉ số của đồng hồ, hãy lấy bộ đệm ngăn cản bộ nổi rung động trong quá trình vận chuyển, và sau đó sử dụng đồng hồ sau khi khôi phục nó.
11Nếu máy đo lưu lượng được bật vì không có áp suất trong đường ống hoặc hệ thống chưa đạt được áp suất làm việc bình thường của thiết bị,chậm mở van điều khiển cho đến khi hệ thống là bình thường trước khi công cụ có thể được sử dụngNếu không, nó dễ dàng để làm cho con trỏ nhảy hoặc nổi để di chuyển đột ngột. Một hoa hồng bị hư hại bởi tác động.
12Sử dụng người dùng: Khi người dùng sử dụng nó, nếu mật độ của chất lỏng đo khác với nước,hoặc các thông số và trạng thái hoạt động của khí đo khác với quy định của nhà sản xuất, chỉ số của bộ đo lưu lượng phải được chuyển đổi. Phương pháp chuyển đổi được hiển thị trong phụ lục.
