Chuyển đổi dòng nhiệt

Mô tả

I. Tổng quan

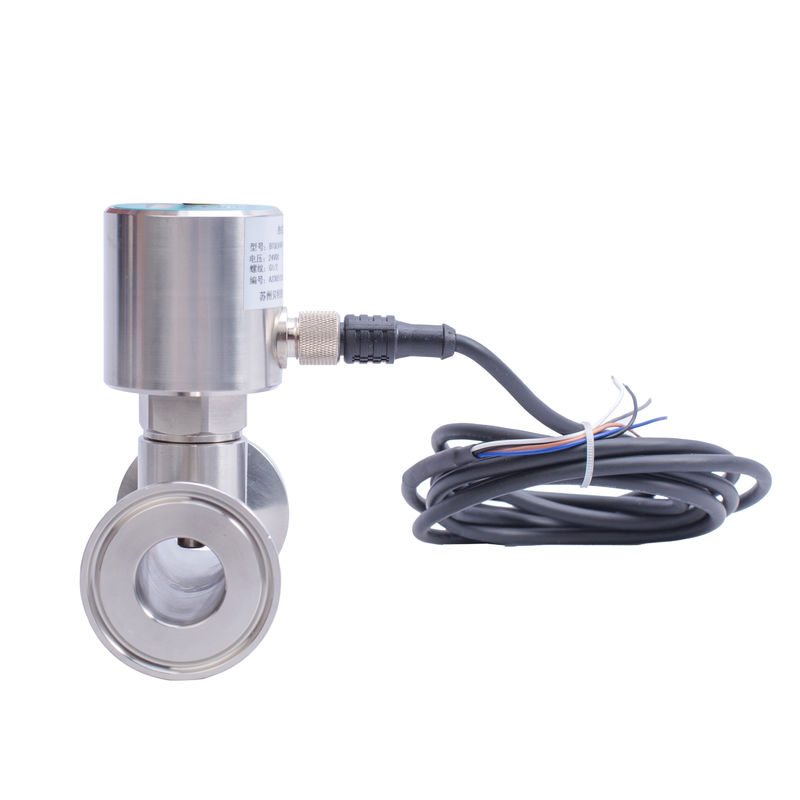

Chuyển mạch dòng chảy TFS-800 là một dụng cụ đo có thể theo dõi dòng chảy chất lỏng trong đường ống theo thời gian thực và cung cấp đầu ra tín hiệu.Giá trị chuyển đổi có thể được điều chỉnh liên tục tại chỗ, với sự mất áp suất nhỏ và cấu trúc nhỏ gọn. Nhiều đèn LED có thể hiển thị trạng thái dòng chảy và trạng thái chuyển đổi trong thời gian thực. Dễ cài đặt,Sản phẩm phù hợp với nhiều yêu cầu đường kính ống và có thể được sử dụng để theo dõi tốc độ lưu lượng chất lỏng trong đường ống, theo dõi các sự gián đoạn dòng chảy, hoặc bảo vệ máy bơm khỏi hoạt động trống.ngành công nghiệp thủy lực công nghiệp và các nơi khác mà theo dõi dòng chảy chất lỏng đường ống là cần thiết.

2Các thông số hiệu suất

Phạm vi đo: 1 ¢ 150cm/s (nước), 3 ¢ 300cm/s (dầu)

200~3000cm/s (khí)

u Điện áp hoạt động: 24±20% VDC;

u Tiêu thụ điện: < 90mA;

u Khả năng phát tín hiệu: Relay (SPDT), PNP transistor;

Đặc điểm của transistor:

u Điện áp chuyển mạch: 24±20% VDC;

u Điện chuyển đổi: ≤1.2A;

Đặc điểm của rơle:

u Điện áp chuyển mạch: ≤ 250VAC/30VDC;

u Điện chuyển đổi: ≤3A;

u Thời gian khởi tạo: giá trị điển hình là 8s (2~15s);

u Thời gian phản ứng: giá trị điển hình 2s (1~15s);

u Độ nghiêng nhiệt độ: giới hạn trên 250°C/min;

u Mức độ bảo vệ: IP67

u Nhiệt độ trung bình: -20~80°C;

u Nhiệt độ môi trường: -10 ∼ 70°C;

u Nhiệt độ lưu trữ: -20 ~ 85 °C;

u Mức độ kháng áp: 10MPa;

u Vật liệu thăm dò: 304 thép không gỉ

u Vật liệu vỏ: thép không gỉ 304

3Ứng dụng sản phẩm

Các thành phần cảm biến và đơn vị xử lý tín hiệu của sản phẩm này là các cấu trúc tích hợp và các cài đặt giám sát tốc độ dòng chảy được điều chỉnh liên tục.Phạm vi giám sát có liên quan đến tốc độ dòng chảySản phẩm này được sử dụng cho các chức năng giám sát trong các khía cạnh sau: (1) Dòng chảy trung bình/dòng chảy thấp;

(2) Sự hiện diện / không có môi trường; (3) Dòng chảy / tĩnh của môi trường.

Sản phẩm này sử dụng 6 đèn chỉ số có màu sắc khác nhau được sắp xếp theo một hàng trên bảng để hiển thị trạng thái báo động và xu hướng dòng chảy, và đầu ra chuyển tín hiệu thông qua một rơle duy nhất.Ý nghĩa của 6 đèn chỉ đạo là như sau::

1 đèn chỉ số màu đỏ: khi bật, tốc độ lưu lượng đã thiết lập chưa đạt được;

1 đèn chỉ số màu vàng: khi bật, tốc độ dòng chảy được thiết lập đạt được/ vượt quá tốc độ dòng chảy được thiết lập và rơle bắt đầu hoạt động;

4 đèn chỉ số màu xanh lá cây: Khi tốc độ dòng chảy được thiết lập vượt quá, chúng chiếu sáng theo thứ tự.

4Cấu trúc ngoại hình và định nghĩa điện

Chuyển đổi dòng chảy sử dụng phương pháp kết nối cáp hoặc đầu nối.

Kích thước cấu trúc:

Định nghĩa điện: M12*1 cắm máy bay

Bảng 1 Định nghĩa điện

Biểu đồ dây chuyền
​

5Thiết lập sản phẩm

1Khi lắp đặt sản phẩm, đầu dò cần phải được hoàn toàn chìm trong chất lỏng.hãy cẩn thận để sử dụng các phương pháp thích hợp để tránh đẩy đầu dò vào tường ống bên dưới.

2Khi chất lỏng không thể lấp đầy hoàn toàn ống, sản phẩm cần phải được lắp đặt ở đáy ống (Hình 3).

3Nếu có thể có trầm tích trong ống, vui lòng lắp đặt sản phẩm trên tường bên của ống, lắp đặt theo chiều ngang (Hình 4) và tránh không khí và trầm tích.

4Khi lắp đặt sản phẩm trên một đường ống thẳng xa khỏi một đường cong hoặc giao lộ, chiều dài của đường ống thẳng không nên ít hơn 4 lần đường kính của đường ống.

6Điều chỉnh sản phẩm

Sau khi sản phẩm được cài đặt trên ống, vui lòng kết nối các dây theo kết nối điện.Bật nguồn và chờ cho sản phẩm để làm việc ổn định trong 2 phút trước khi bắt đầu điều chỉnh.

Như được hiển thị trong hình 5, gỡ vít vít chống bụi ở đầu trên của sản phẩm và bạn có thể nhìn thấy đầu điều chỉnh của máy đo tiềm năng.Đứng ở đầu đầu ra của sản phẩm và sử dụng một máy xoay đầu phẳng để xoay đầu điều chỉnh của điện áp theo chiều kim đồng hồ. Đèn chỉ số sẽ đi từ trái sang phải. Đèn lên theo trình tự, và tắt theo lượt. Đối với các ứng dụng khác nhau, hãy làm theo các bước dưới đây để điều chỉnh.Nếu hiệu ứng điều chỉnh không thỏa đáng tại một thời điểm, bạn có thể lặp lại điều chỉnh nhiều lần.chờ cho chất lỏng chảy ổn định trong 15 đến 30 giây trước khi điều chỉnh điện áp mỗi khi tốc độ dòng chảy thay đổi.

●Dòng chảy phương tiện / giảm dòng chảy

1Thiết lập một dòng chảy giới hạn thấp hơn hoặc một dòng chảy tiêu chuẩn thấp hơn so với dòng chảy giám sát đặt;

2. Điều chỉnh điện tích để làm cho đèn LED màu đỏ sáng;

3. khôi phục tốc độ lưu lượng được kiểm soát, làm cho các lưu lượng trung bình tại tốc độ lưu lượng mà cần phải được theo dõi,và điều chỉnh điện áp để đèn chỉ số màu vàng và ít nhất một đèn chỉ số màu xanh lá cây được bật.

● Truyền thông vẫn còn / chảy

Điều chỉnh các potentiometer để khi môi trường đường ống không chảy, đèn chỉ báo màu đỏ sẽ sáng lên.đèn hiệu màu vàng và ít nhất một đèn hiệu màu xanh lá cây sẽ chiếu sáng.

● Truyền thông tồn tại/không tồn tại

Điều chỉnh các potentiometer để khi không có môi trường trong đường ống, đèn chỉ báo màu đỏ sẽ được bật.đèn báo màu vàng và ít nhất một đèn báo màu xanh lá cây sẽ được bật.

7Các biện pháp phòng ngừa

Vui lòng đọc hướng dẫn này cẩn thận trước khi sử dụng và thực hiện dây điện chính xác theo kết nối điện của sản phẩm.

Trước khi kết nối nguồn điện, hãy đảm bảo rằng điện áp nguồn điện nằm trong phạm vi cung cấp điện của sản phẩm.

Chú ý đến hướng và phương pháp lắp đặt sản phẩm.

8Trách nhiệm

Trong vòng một năm kể từ ngày vận chuyển, công ty của chúng tôi sẽ thay thế hoặc sửa chữa các sản phẩm có khiếm khuyết chất lượng do các vấn đề về vật liệu và chế tạo miễn phí;Đối với các lỗi sản phẩm gây ra bởi lý do không chất lượng trong khi sử dụng, công ty chúng tôi sẽ chịu trách nhiệm sửa chữa và chỉ tính phí chi phí vật liệu.
