Máy đo lưu lượng lỗ

Variable Area Metal Tube Float Flowmeter Gas Level Chỉ số dòng chảy nhỏ DN15-DN100

Mô tả
Khi chất lỏng lấp đầy ống chảy qua thiết bị throttling trong ống, dòng chảy sẽ tạo thành một sự co thắt địa phương tại phần throttling của thiết bị throttling,do đó làm tăng dòng chảy và giảm áp suất tĩnh, do đó tạo ra áp lực trước và sau khi mảnh throttling. giảm, đó là sự khác biệt áp lực.chênh lệch áp suất lớn hơn được tạo ra trước và sau các thành phần ngắtDo đó, tốc độ lưu lượng chất lỏng có thể được đo bằng cách đo sự khác biệt áp suất. Phương pháp đo này dựa trên định luật bảo tồn và định luật liên tục lưu lượng.
Thiết bị thông minh throttling (máy đo dòng chảy lỗ) là một dòng chảy thế hệ mới tích hợp dòng chảy, nhiệt độ,và các chức năng phát hiện áp suất và có thể tự động bù cho nhiệt độ và áp suấtNó áp dụng công nghệ máy vi tính và
công nghệ tiêu thụ năng lượng vi mô và có chức năng mạnh mẽ. , cấu trúc nhỏ gọn, hoạt động đơn giản và dễ sử dụng.

sử dụng
Thiết bị throttling tấm lỗ buồng vòng và tấm lỗ vít kiểu LG / FB là một thiết bị đo lưu lượng không có quy mô.Nó được sử dụng kết hợp với máy truyền áp suất khác biệt khí nén hoặc điện hoặc máy truyền áp suất khác biệt hai nénTrong kim loại, hóa chất, dầu mỏ và hệ thống điện công nghiệp, sự khác biệt áp suất được tạo ra bởi chất lỏng, khí,và hơi chảy qua tấm lỗ với nhiệt độ trung bình ≤ 400 °C được đo liên tụcMáy phát chuyển tín hiệu khác biệt áp suất thành tín hiệu đầu ra theo tỷ lệ, và sau đó có các thiết bị thứ cấp hoặc bộ điều chỉnh ghi lại, chỉ ra hoặc điều chỉnh dòng chảy được đo..

Cơ bản
Lắp đặt các bộ phận throttling như các tấm lỗ hoặc vòi phun bên trong đường ống.khi chất lỏng chảy qua phần throttling, đường cắt ngang chùm dòng chảy đột ngột co lại và tốc độ dòng chảy tăng tốc.dẫn đến một sự khác biệt áp suất tĩnh trước và sau các thành phần ngắt (xem hình 1)Có một mối quan hệ số xác định giữa sự khác biệt áp suất tĩnh này và tốc độ lưu lượng của chất lỏng, phù hợp với Q = K. Dấu gốc △ P.Sử dụng một máy truyền áp suất khác biệt (hoặc áp suất khác biệt đo) để đo áp suất khác biệt trước và sau khi thành phần throttling để đo tốc độ dòng chảy.

Yêu cầu lắp đặt
Việc lắp đặt thiết bị thắt chặt liên quan đến các phần ống và phụ kiện ống sau: phần kháng số 1 và phần kháng số 2 ở phía trên của phần thắt chặt,Phân tích kháng No. 1 ở phía bên phải bên dưới phần thắt, phần kháng số 2 phía trên của phần thắt đến Phần ống giữa dòng dưới số1 phần kháng và đường dẫn tín hiệu áp suất khác biệt, vv


Thông số kỹ thuật

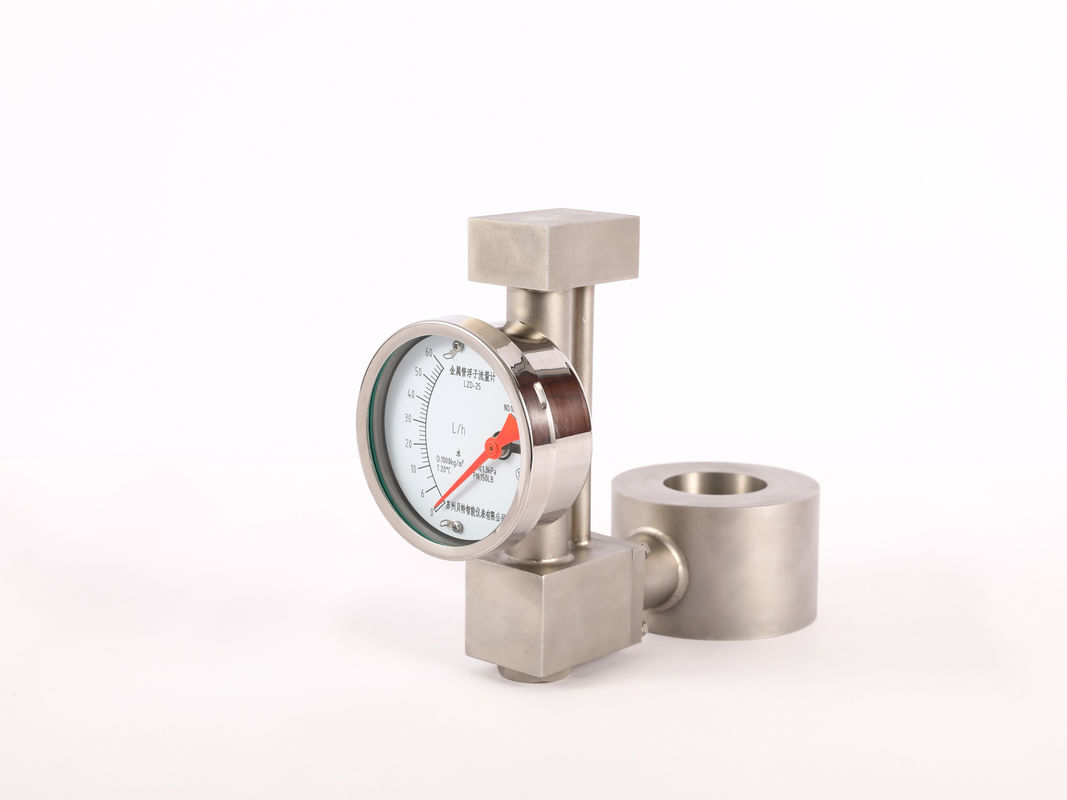

LF-A series tích hợp lỗ dòng chảy là một dòng chảy phân chia với nổi
Máy đo lưu lượng phụ được lắp đặt bên cạnh ống đo và được tích hợp với tấm lỗ để chia lưu lượng.
Nó có bốn đầu nối khác nhau cho người dùng lựa chọn, cụ thể là "threaded" (AT),
"Flanges" (AF), và "clamp" (AC), loại riêng biệt (AD).
Khi tấm lỗ được lắp đặt, một áp suất khác nhau được tạo ra ở phía trước và phía sau của tấm lỗ. Giá trị áp suất khác biệt này liên quan đến giá trị dòng chảy.
Tương tự như vậy, một float flowmeter được cài đặt trong nhánh đầu vào và đầu ra, để dòng chảy thông qua float
Tốc độ dòng chảy của đồng hồ tương đương với tốc độ dòng chảy thông qua ống chính, do đó, chất lỏng đi qua ống chính
Tỷ lệ lưu lượng có thể được chỉ ra bằng thang đo lưu lượng thủy tinh.
· Nhiệt độ trung bình: PVC: 0~60°C,
SS304:0~120°C
·Chính xác: ± 2,5%
·Áp suất làm việc: 1,0MPa




Hướng cài đặt:
Hướng lắp đặt của máy đo lưu lượng lỗ LF-A có thể được thay đổi như trong hình bên phải.
Bên trái→bên phải, bên phải→bên trái và trên→dưới, rất dễ dàng để thay đổi hướng dòng chảy của máy đo dòng chảy trong lĩnh vực.


Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
