| Nguồn gốc | Trung Quốc |
| Hàng hiệu | BEITE |
| Chứng nhận | CE ISO |
Variable Area Metal Tube Float Flowmeter Gas Level Chỉ số dòng chảy nhỏ DN15-DN100
Mô tả

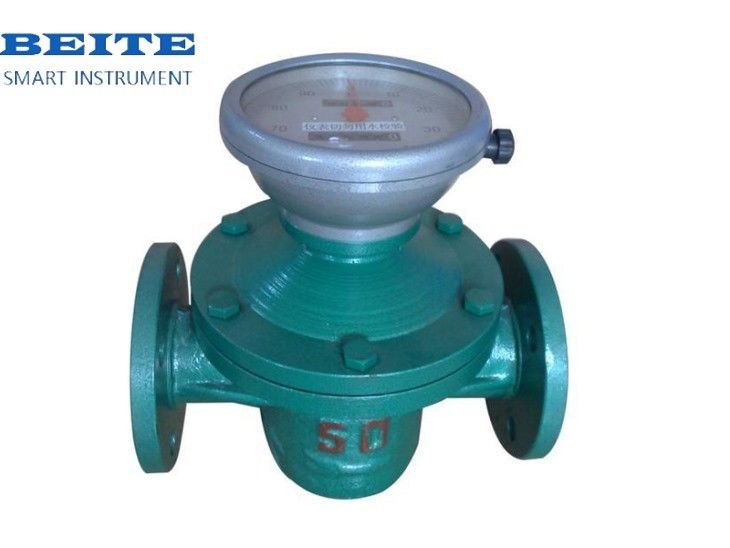

Máy đo lưu lượng bánh răng hình bầu dục (còn được gọi là máy đo lưu lượng dịch chuyển, máy đo lưu lượng bánh răng) là một loại máy đo lưu lượng thể tích, là một loại máy đo lưu lượng có độ chính xác cao hơn.Nó sử dụng các yếu tố đo lường cơ học để liên tục phân chia chất lỏng thành một phần khối lượng duy nhất được biết, và đo tổng khối lượng dòng chảy dựa trên số lần buồng đo được lấp đầy và xả với chất lỏng trong phần khối lượng này liên tục và nhiều lần.Các máy đo lưu lượng bánh răng hình bầu dục có thể được làm bằng các vật liệu khác nhau (văn đúc, thép đúc, thép không gỉ 304, thép không gỉ 316) và phù hợp với phép đo dòng chảy trong các ngành công nghiệp như công nghiệp hóa chất, dầu mỏ, y tế, điện, luyện kim và thực phẩm.
Máy đo lưu lượng bao gồm một hộp đo và một cặp bánh răng hình elip được lắp đặt trong hộp đo.Nó tạo thành một khoang hình lưỡi liềm kín với các tấm nắp trên và dưới (nó không tương đối kín do xoay của bánh răng) như đơn vị tính toán cho dịch chuyển chính.
Khi chất lỏng được đo đi vào máy đo lưu lượng qua đường ống, sự khác biệt áp suất được tạo ra tại lối vào và lối ra khiến một cặp bánh răng quay liên tục,liên tục vận chuyển chất lỏng được đo qua khoang hình lưỡi liềm đến cửa ra.Số lần quay của bánh răng elip liên quan đến mỗi sản phẩm của bốn lần dịch chuyển thứ cấp là tổng lượng dòng chảy chất lỏng đo (xem hình cho nguyên tắc)Máy đo lưu lượng chủ yếu bao gồm một nhà chứa, một bộ đếm, một bánh răng elip và một khớp nối (khớp nối từ tính và khớp nối trục).
Thông số kỹ thuật
Vật liệu thành phần chính và áp suất danh nghĩa
| mô hình | trường hợp | Bìa phía trước | nắp sau | Bảng nắp | Các thiết bị hình bầu dục | trục | Bụt | Áp suất danh nghĩa | ||
| LC-A | Sắt đúc | Sắt đúc | Sắt đúc | Sắt đúc | Sắt đúc | Thép không gỉ | đồng dầu | 1.6 ((MPa) | ||
| Vật liệu kỹ thuật | vòng bi | |||||||||
| Nhận xét | Vật liệu sắt đúc không thể hoạt động trong môi trường dưới -10 °C, nếu không nó sẽ dễ bị hư hỏng. | |||||||||
1. mức độ chính xác 0.5, 0,2 (nhiệt độ trung bình chung là -10 °C ~ + 60 °C).
2Nhiệt độ hoạt động trung bình: (nhiệt độ môi trường có thể là -10 °C ~ + 60 °C).
-10 °C ~ + 60 °C; dưới điều chỉnh nhiệt độ cao, thêm tản nhiệt nhiệt độ cao có thể đạt 60 °C ~ 200 °C.
3- Màn hình truyền dẫn từ xa ở chỗ: ExiaIICT5, dIIBT4.
4Phạm vi dòng chảy là như sau: Đơn vị: m3/h
| Mô hình | NM | Độ nhớt chất lỏng đo mPa.s | ||||||||
| 0.3~0.8 | 0.8-2 | 2-200 | 200-1000 | 1000-2000 | ||||||
| LC-10 | 10 | 0.2-0.5 | 0.12-0.5 | 0.08-0.5 | 0.08-0.5 | 0.05-0.5 | 0.06-0.3 | 0.03-0.3 | 0.03-0.2 | |
| LC-15 | 15 | 0.75-1.5 | 0.5-1.5 | 0.3-1.5 | 0.3-1.5 | 0.15-1.5 | 0.2-1.0 | 0.1-1.05 | 0.07-0.75 | |
| 0.3-3 | ||||||||||
| LC-20 | 20 | 1.5-3 | Ngày 3 tháng 1 | 0.5-3 | 0.5-3 | 0.3-3 | 0.4-2.1 | 0.2-2.1 | 0.15-1.5 | |
| 1.5-15 | ||||||||||
| LC-25 | 25 | 3 tháng 6 ngày | Ngày 6 tháng 2 | Ngày 6 tháng 1 | Ngày 6 tháng 1 | 0.6-6 | 0.8-4.2 | 0.4-4.2 | 0.3-3 | |
| 1.56-15 | ||||||||||
| LC-40 | 40 | 7.5-15 | Ngày 15 tháng 5 | 2.5-15 | 2.5-15 | 1.5-15 | 2.1-10.5 | 1.0-10.5 | 0.7-7.5 | |
| LC-50 ((II) | 50 | Ngày 24 tháng 8 | Ngày 24 tháng 8 | 4.8-24 | 4.8-24 | 2.4-24 | 2.4-16.8 | 1.6-16.8 | 1.2-12 | |
| LC-65 (II) | 65 | 20-40 | 15-40 | 8-40 | 8-40 | 4-40 | 5.6-28 | 2.8-28 | 20 tháng 2 | |
| LC-80 ((II) | 80 | 30-60 | 20-60 | 12-60 | 12-60 | 6-60 | 8.4-42 | 4.2-42 | 30 tháng 3 | |
| LC-100 | 100 | 50-100 | 34-100 | 20-100 | 20-100 | 10-100 | 14-70 | 6-70 | 5-50 | |
| (II) | ||||||||||
| (II) (II) | ||||||||||
| (II) (II) | ||||||||||
| LC-150 | 150 | 95-190 | 64-190 | 38-190 | 38-190 | 19-190 | 26.6-133 | 13.3-133 | 9.5-95 | |
| LC-200 | 200 | 170-340 | 114-340 | 56-340 | 56-340 | 34-340 | 47.6-238 | 23.8-238 | 17-170 | |
| Độ chính xác | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.5 | ||
