| Nguồn gốc | Trung Quốc |
| Hàng hiệu | BEITE |
| Chứng nhận | CE ISO |
DN15-DN100 Chỉ số cơ khí ống kim loại hơi nước Rotameter khu vực biến chất thải clo oxy khí nitơ
Mô tả
Máy điều khiển định lượng KTR550-B là một dụng cụ điều khiển lô dòng chảy với hiển thị ký tự dựa trên một máy vi tính một con chip.Kết thúc đầu vào tín hiệu của nó có thể được kết hợp với một bộ truyền dòng chảy và cảm biến với đầu ra xung, và tiếp xúc đầu ra của nó có thể được kết hợp với van điện lực. hợp tác để tạo thành một hệ thống điều khiển lô.Giá trị định lượng và giá trị trước có thể được thiết lập thuận tiện thông qua các phím hoạt động trên bảng điều khiểnKết hợp với các hành động kiểm soát của van lớn và nhỏ, định lượng chính xác có thể đạt được.Các quy trình thùng và sản xuất chất lỏngCác thành phần, v.v. Công cụ có kích thước nhỏ, với kích thước: 96 (chiều dài) x 48 (chiều rộng) x 120 (chiều dài), kích thước mở:92 (chiều dài) Khối kết nối bên ngoài của thiết bị có thể được sử dụng để kết nối các nút tại chỗ và các công tắc dừng có điều kiệnNgoài việc được kết nối với van điện tử, đầu ra liên lạc rơle tích hợp cũng có thể được sử dụng để kết nối van và máy bơm.Công ty của thế hệ thứ tư thông minh ống kim loại float flowmeter có lợi thế kỹ thuật rõ ràng và độ tin cậy cao hơnChào mừng đến với công ty của chúng tôi để mua!
thông số kỹ thuật
| Lỗi cơ bản của giá trị dòng chảy tích lũy | ±1 chữ số (một giá trị được thể hiện bằng một từ) |
| Lỗi cơ bản của giá trị chỉ dẫn dòng chảy thời gian | ± 0,2% R |
| Phương pháp lắp đặt | Bảng gắn |
| biểu diễn | Hai dòng màn hình LCD 16 ký tự với đèn LED |
| Điện áp cung cấp | 100-220VAC |
| Nhiệt độ hoạt động | 0-60°C |
| Nhiệt độ lưu trữ | -20-70°C |
| Kích thước | 96 ((chiều dài) X48 ((chiều rộng) X120 ((chiều cao) |
| Kích thước lỗ | 92 (chiều dài) X44 (chiều rộng) |
| Phạm vi đầu vào tín hiệu | 0-5000Hz |
| Loại tín hiệu | Nhịp điện áp, nhịp điện hiện tại, cửa OC, công tắc rào, cuộn dây kháng cao, cuộn dây kháng thấp, công tắc gần chống nổ NAMUR |
| Phạm vi hệ số dòng chảy | 0.0100-9999999.9999 (số lượng xung trên mỗi đơn vị dòng chảy) |
| Khả năng liên lạc relé | 1200VA/150W (nhiệm kháng), 375VA/80W (nhiệm cảm ứng) |
| Phạm vi điện áp điều khiển tiếp xúc rơle | 250VAC/30VDC |
| Điện tiếp xúc tối đa | 5A |
| Bắt đầu lô và đầu ra tín hiệu hoàn chỉnh | Khả năng đầu ra bộ sưu tập mở (cổng OC) dòng điện tối đa < 50m A |

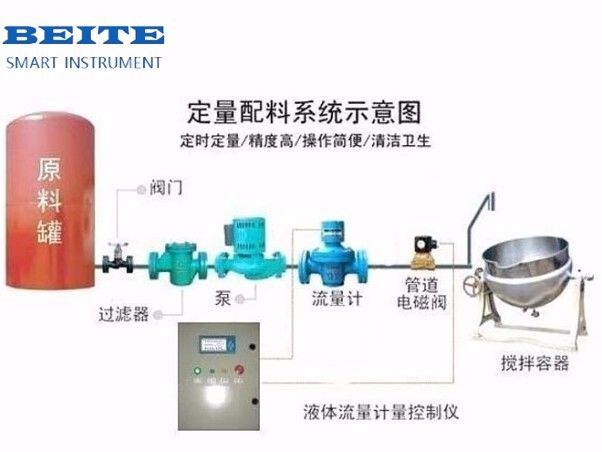

Quy trình kiểm soát:
Sau khi nhận được tín hiệu dòng chảy từ máy đo dòng chảy, bộ điều khiển định lượng hoàn thành tích lũy dòng chảy bên trong,và đồng thời thiết lập giá trị kiểm soát định lượng cần thiết bên trong bộ điều khiểnKhi giá trị tích lũy được hiển thị bởi bộ điều khiển định lượng đạt đến số lượng đặt Khi điều khiển giá trị, bộ điều khiển định lượng sẽ phát ra một tín hiệu chuyển đổi.tín hiệu chuyển đổi được sử dụng để điều khiển thiết bị ngắt cài đặt trên đường ống bằng cách kết nối một rơle hoặc tiếp xúc, do đó đạt được hiệu ứng kiểm soát định lượng.
Đặc điểm kỹ thuật
Máy cảm biến dòng chảy phù hợp với dòng điện, điện áp và xung đầu ra
Nhập chuyển đổi 3 điểm, được sử dụng để khởi động, khôi phục và xóa giá trị tích lũy mỗi lần
Khả năng điều khiển 3 điểm, được sử dụng để điều khiển phân cấp các van lớn và van nhỏ và báo động giới hạn lưu lượng ngay lập tức
Khả năng đầu ra truyền có thể đầu ra giá trị dòng chảy tức thời dưới dạng dòng điện tiêu chuẩn và điện áp để sử dụng bởi các thiết bị khác.
Hiển thị: Dòng hai: Số 8 trong hàng đầu hiển thị tổng tích lũy, dòng chảy tức thời và giá trị định lượng hiện tại, số 6 trong hàng hiển thị mỗi số tích lũy.
Tín hiệu đầu vào: DC hiện tại / DC điện áp / xung: 0.1Hz ~ 10KHz
Lỗi cơ bản: dưới ± 0,2%F.S Chu kỳ điều khiển đo: 0,2 giây
Nhập chuyển đổi: chuyển đổi cơ học thụ động Khả năng điều khiển: Relay, công suất tiếp xúc AC220V, 3A
Hướng dẫn đặt hàng
1Chọn một bộ đo lưu lượng phù hợp: cho chúng tôi biết tên của môi trường đo, đường kính của ống đo, áp suất làm việc và nhiệt độ, phạm vi lưu lượng hoặc các yêu cầu khác,và chúng tôi sẽ chọn mô hình cho bạn;
2Giải thích các yêu cầu kiểm soát: chẳng hạn như kích thước của mỗi giá trị định lượng, số lượng kiểm soát mỗi ngày, liệu các giá trị kiểm soát mỗi lần có giống nhau hay không, và các yêu cầu khác;
3. Chọn thiết bị cắt dòng: Nếu bạn đã có thiết bị cắt dòng, xin vui lòng thông báo cho chúng tôi về nguồn cung cấp điện và sức mạnh làm việc của nó, và chúng tôi sẽ tùy chỉnh nó; nếu bạn cần,chúng tôi cũng có thể cung cấp thiết bị cắt dòngỞ đây chúng tôi đề nghị rằng thiết bị cắt nên là một van điện hoặc van khí nén (khi bắt đầu chậm hoặc tắt là cần thiết) thay vì điều khiển máy bơm.khi sắp xếp đường ống, tốt hơn là sử dụng dòng chảy đứng được tạo ra bởi sự khác biệt mức độ chất lỏng làm nguồn điện. , hiệu quả hơn trong quá trình kiểm soát và có độ chính xác đo tốt hơn.
Bao bì và giao hàng
Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
Liên lạc chúng tôi bất cứ lúc nào
