Hệ thống kiểm soát định lượng

DN15-DN100 Chỉ số cơ khí ống kim loại hơi nước Rotameter khu vực biến chất thải clo oxy khí nitơ

Mô tả

Bộ điều khiển định lượng loạt BTDL hợp tác với các cảm biến và bộ truyền dòng chảy khác nhau để thực hiện kiểm soát định lượng đóng hộp và lô để tạo thành một hệ thống kiểm soát định lượng.Hệ thống này hiện là một trong những dự án mà nhiều công ty sử dụng hoặc cần cải thiện. Nó kết hợp các đặc điểm của hoạt động dễ dàng và dễ học, hiển thị trực quan, điều khiển dòng chảy thủ công hoặc điều khiển dòng chảy tự động. Nó đặc biệt phù hợp với trộn dầu, trộn nước,Trộn thuốc, lô, tiêm nước định lượng và kiểm soát định lượng các chất lỏng khác nhau trong các mỏ dầu.một số công ty vẫn sử dụng các hoạt động điền / điền bằng tay và không muốn đầu tư quá nhiều chi phí và chỉ muốn cải thiện hiệu quả công việc khuyên bạn nên sử dụng hệ thống này.

Bộ đo lưu lượng: Đây là cơ sở của kiểm soát và ảnh hưởng trực tiếp đến hiệu ứng kiểm soát. Do đó, yêu cầu cơ bản là độ chính xác đo càng cao, càng tốt,và nó có một chức năng đầu ra tín hiệuĐồng thời, có nhiều loại đồng hồ đo lưu lượng và cần phải chọn đồng hồ đo lưu lượng phù hợp dựa trên các thông số như môi trường đo, đường kính ống và phạm vi lưu lượng.
Bộ điều khiển số lượng thông minh: LCD, màn hình kỹ thuật số; kích thước bảng điều khiển: 160 * 80mm, 80 * 160mm, 96 * 96, 96 * 48.Nó cũng có thể được làm thành một hộp kiểm soát định lượng theo yêu cầu của khách hàng (bao gồm cả một bộ điều khiển định lượng LCD đầy đủ của Trung Quốc , mạch điều khiển nội bộ và các thành phần, nút điều khiển bên ngoài và đèn chỉ số, vv) Kích thước tiêu chuẩn của hộp là 400 * 300 * 200mm, và nguồn điện là AC220V.
Thiết bị cắt: Nó có thể là thiết bị điện hiện có trong đường ống, chẳng hạn như một máy bơm; nó cũng có thể là van điện, van điện, van dòng chảy, vv được lắp đặt sau đó.

 Đặc điểm

Máy điều khiển định lượng KTR550-B là một dụng cụ điều khiển lô dòng chảy với hiển thị ký tự dựa trên một máy vi tính một con chip.Kết thúc đầu vào tín hiệu của nó có thể được kết hợp với một bộ truyền dòng chảy và cảm biến với đầu ra xung, và tiếp xúc đầu ra của nó có thể được kết hợp với van điện lực. hợp tác để tạo thành một hệ thống điều khiển lô.Giá trị định lượng và giá trị trước có thể được thiết lập thuận tiện thông qua các phím hoạt động trên bảng điều khiểnKết hợp với các hành động kiểm soát của van lớn và nhỏ, định lượng chính xác có thể đạt được.Các quy trình thùng và sản xuất chất lỏngCác thành phần, v.v. Công cụ có kích thước nhỏ, với kích thước: 96 (chiều dài) x 48 (chiều rộng) x 120 (chiều dài), kích thước mở:92 (chiều dài) Khối kết nối bên ngoài của thiết bị có thể được sử dụng để kết nối các nút tại chỗ và các công tắc dừng có điều kiệnNgoài việc được kết nối với van điện tử, đầu ra liên lạc rơle tích hợp cũng có thể được sử dụng để kết nối van và máy bơm.Công ty của thế hệ thứ tư thông minh ống kim loại float flowmeter có lợi thế kỹ thuật rõ ràng và độ tin cậy cao hơnChào mừng đến với công ty của chúng tôi để mua!

thông số kỹ thuật

Quy trình kiểm soát:

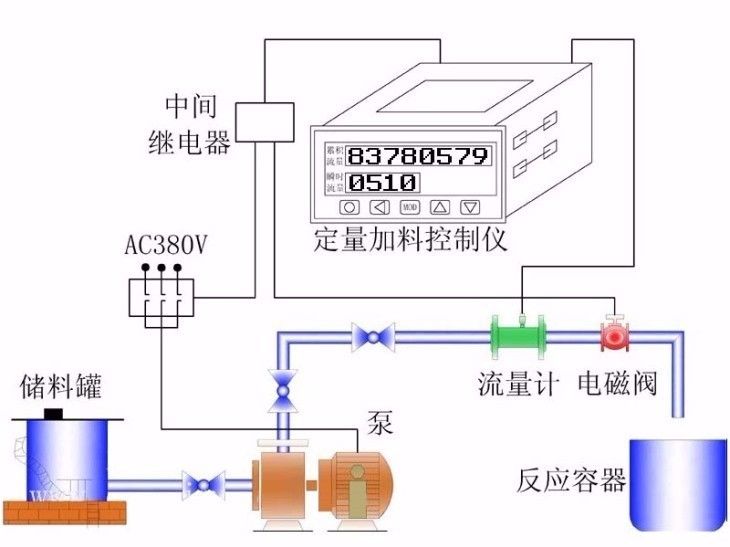

Sau khi nhận được tín hiệu dòng chảy từ máy đo dòng chảy, bộ điều khiển định lượng hoàn thành tích lũy dòng chảy bên trong,và đồng thời thiết lập giá trị kiểm soát định lượng cần thiết bên trong bộ điều khiểnKhi giá trị tích lũy được hiển thị bởi bộ điều khiển định lượng đạt đến số lượng đặt Khi điều khiển giá trị, bộ điều khiển định lượng sẽ phát ra một tín hiệu chuyển đổi.tín hiệu chuyển đổi được sử dụng để điều khiển thiết bị ngắt cài đặt trên đường ống bằng cách kết nối một rơle hoặc tiếp xúc, do đó đạt được hiệu ứng kiểm soát định lượng.

Đặc điểm kỹ thuật

Máy cảm biến dòng chảy phù hợp với dòng điện, điện áp và xung đầu ra

Nhập chuyển đổi 3 điểm, được sử dụng để khởi động, khôi phục và xóa giá trị tích lũy mỗi lần

Khả năng điều khiển 3 điểm, được sử dụng để điều khiển phân cấp các van lớn và van nhỏ và báo động giới hạn lưu lượng ngay lập tức

Khả năng đầu ra truyền có thể đầu ra giá trị dòng chảy tức thời dưới dạng dòng điện tiêu chuẩn và điện áp để sử dụng bởi các thiết bị khác.

Hiển thị: Dòng hai: Số 8 trong hàng đầu hiển thị tổng tích lũy, dòng chảy tức thời và giá trị định lượng hiện tại, số 6 trong hàng hiển thị mỗi số tích lũy.

Tín hiệu đầu vào: DC hiện tại / DC điện áp / xung: 0.1Hz ~ 10KHz

Lỗi cơ bản: dưới ± 0,2%F.S Chu kỳ điều khiển đo: 0,2 giây

Nhập chuyển đổi: chuyển đổi cơ học thụ động Khả năng điều khiển: Relay, công suất tiếp xúc AC220V, 3A

Hướng dẫn đặt hàng

1Chọn một bộ đo lưu lượng phù hợp: cho chúng tôi biết tên của môi trường đo, đường kính của ống đo, áp suất làm việc và nhiệt độ, phạm vi lưu lượng hoặc các yêu cầu khác,và chúng tôi sẽ chọn mô hình cho bạn;

2Giải thích các yêu cầu kiểm soát: chẳng hạn như kích thước của mỗi giá trị định lượng, số lượng kiểm soát mỗi ngày, liệu các giá trị kiểm soát mỗi lần có giống nhau hay không, và các yêu cầu khác;

3. Chọn thiết bị cắt dòng: Nếu bạn đã có thiết bị cắt dòng, xin vui lòng thông báo cho chúng tôi về nguồn cung cấp điện và sức mạnh làm việc của nó, và chúng tôi sẽ tùy chỉnh nó; nếu bạn cần,chúng tôi cũng có thể cung cấp thiết bị cắt dòngỞ đây chúng tôi đề nghị rằng thiết bị cắt nên là một van điện hoặc van khí nén (khi bắt đầu chậm hoặc tắt là cần thiết) thay vì điều khiển máy bơm.khi sắp xếp đường ống, tốt hơn là sử dụng dòng chảy đứng được tạo ra bởi sự khác biệt mức độ chất lỏng làm nguồn điện. , hiệu quả hơn trong quá trình kiểm soát và có độ chính xác đo tốt hơn.

Bao bì và giao hàng


Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
