| Nguồn gốc | Trung Quốc |
| Hàng hiệu | BEITE |
| Chứng nhận | CE ISO |

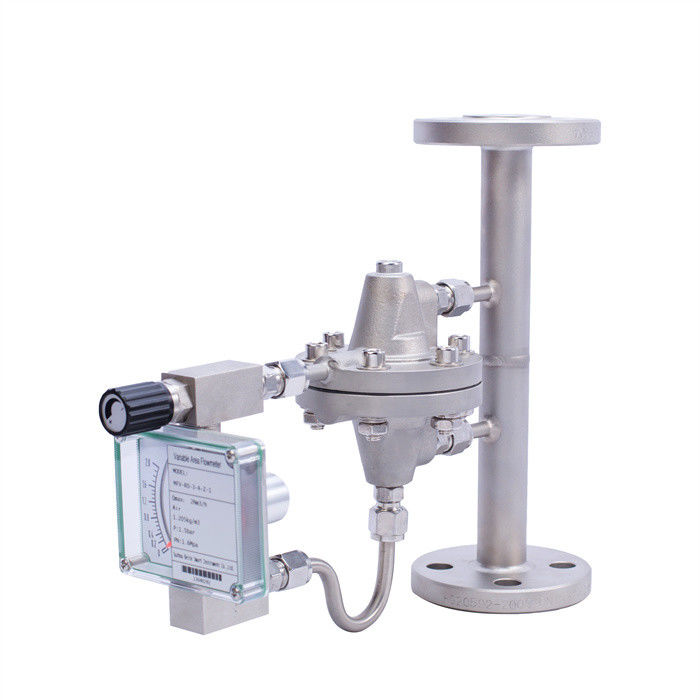

DN15-DN100 Chỉ số cơ khí ống kim loại hơi nước Rotameter khu vực biến chất thải clo oxy khí nitơ
Mô tả
Sản phẩm này sử dụng bộ đo lưu lượng ống kim loại hoặc rotor thủy tinh và van lưu lượng liên tục để tạo ra một thiết bị thanh lọc lưu lượng để đạt được phép đo lưu lượng và đảm bảo đầu ra lưu lượng liên tục.Do an toàn và độ tin cậy của bộ đo lưu lượng nổi và các đặc điểm đo chính xác và ổn định, loạt thiết bị thổi không khí này có thể đảm bảo dòng chảy không đổi khi áp suất vào hoặc ra thay đổi.thép, v.v. trong kiểm soát quy trình của máy phát trong sợi hóa học, dệt may và các ngành công nghiệp khác như thanh lọc và đo mức độ chất lỏng áp suất khác nhau.Cấu trúc thiết kế của loạt sản phẩm này hoàn toàn đáp ứng các yêu cầu của kiểm soát công nghiệp, và các điều kiện lắp đặt áp dụng hoàn toàn phù hợp với các yêu cầu của công nghệ đo bằng thiết bị.
Các ứng dụng điển hình trong điều kiện thay đổi áp suất cung cấp khí được hiển thị ở bên phải: khí được cung cấp bởi nguồn khí đường ống chính có thể được chia thành nhiều nhánh theo nhu cầu.Nếu dòng chảy khí của một số nhánh bị đóng hoặc điều chỉnh, nó sẽ gây ra Khi áp suất cung cấp không khí của đường ống chính thay đổi, thiết bị thanh lọc một kênh được lắp đặt trên hỗ trợ có thể đo chính xác tốc độ dòng chảy.
Vui lòng chọn một vị trí phù hợp để cài đặt thiết bị thanh lọc dòng chảy để đảm bảo rằng thiết bị thanh lọc dòng chảy có thể dễ dàng gỡ lỗi, làm sạch và tháo rời.đảm bảo hướng dòng chảy của môi trường là giống như hướng yêu cầu của thiết bị thanh lọc dòng chảy, và đóng tất cả các van kim tinh chỉnh. Trước khi đưa vào hoạt động, xin vui lòng làm trống và thanh lọc đường ống để tránh va chạm. van nên được mở chậm để điều chỉnh áp suất làm việc,và tốc độ dòng chảy nên được thay đổi bằng cách điều chỉnh mở van để ngăn chặn nổi bị ảnh hưởng, do đó làm hỏng các thành phần đo.
thông số kỹ thuật
| Mô hình thiết bị | LZB được trang bị | LZZ được trang bị |
| Máy đo lưu lượng ống thủy tinh | Máy đo lưu lượng ống kim loại | |
| Phạm vi đo | ||
| (100% giá trị) | ||
| Nước: 20°C | 3-1001/h | 25-4∞Ol/h |
| Không khí | 50-3400I/h | 0.7-80m3/h |
| O.1MPa.20°C | ||
| Tỷ lệ phạm vi | 10.1 | 10.1 |
| Mức độ chính xác | 4 | 1.5 |
| quy mô dòng chảy | quy mô dòng chảy thực tế | quy mô dòng chảy thực tế |
| Áp suất trung bình | Giới hạn trên 1.0MPa | Giới hạn trên 6,4MPa |
| (Có thể thêm các yêu cầu đặc biệt) | ||
| Nhiệt độ trung bình | -20°C -100°C | -20°C-200°C |
| nhiệt độ môi trường xung quanh | -20°C-60°C | -20'C-60°C |
| Vật liệu truyền thông | 304 316 | 304 316 |
| vỏ | PVC nhựa | Nút đúc, nhựa epoxy phun |
| kết nối quy trình | ||
| bìa thẻ | φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| Sợi | 1/4W NPT | 1/4W NPT |
| 1/2 NPT | 1/2 NPT | |
| sườn | 1/2" ANSI 1501b | 1/2 ‰ ANSI 150lb |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| đặc biệt | Theo yêu cầu của người dùng | Theo yêu cầu của người dùng |
Các biện pháp phòng ngừa cài đặt
Vui lòng chọn một vị trí phù hợp để lắp đặt thiết bị thanh lọc dòng chảy để đảm bảo rằng thiết bị thanh lọc dòng chảy có thể dễ dàng gỡ lỗi, làm sạch và tháo rời.Kể từ khi thiết bị thanh lọc float flowmeter được trang bị một hệ thống chuyển giao va chạm, cần phải đảm bảo rằng trường nhiễu được tạo ra bởi các thiết bị làm việc khác không ảnh hưởng đến kết quả đo của máy đo lưu lượng.đảm bảo rằng thiết bị thanh lọc dòng chảy là ổn định và thêm
Chốt cố định: Kích thước lắp đặt không nên vượt quá hoặc quá ít các kích thước được chỉ định để tránh các lực kéo và nén tác động đến thiết bị thanh lọc.Khi môi trường lỏng chứa các hạt sắt từ, a
Hãy chắc chắn để phơi bày bất kỳ hạt va chạm nào ở phía trước của thiết bị. Hãy chắc chắn rằng hướng dòng chảy của môi trường là cùng với hướng yêu cầu của thiết bị thanh lọc dòng chảy.Khi lắp đặt thiết bị, đóng tất cả các van kim điều chỉnh chi tiết.
Trước khi đưa vào hoạt động, xin vui lòng làm trống và thanh lọc đường ống để tránh va chạm. van nên được mở chậm để điều chỉnh áp suất làm việc.Tỷ lệ dòng chảy nên được thay đổi bằng cách điều chỉnh mở van để ngăn chặn nổi bị tác động và do đó làm hỏng các thành phần đo.
| Thiết bị thanh lọc loạt LZ | |||||||||
| 1Mô hình thiết bị: LZ | |||||||||
| 2Mô hình phân loại | |||||||||
| B | Chọn một ống thủy tinh flowmeter (DK series thường được sử dụng cho dòng chảy rotor thủy tinh) | ||||||||
| Z | Chọn máy đo lưu lượng ống kim loại | ||||||||
| WB | Chọn một máy đo lưu lượng ống kim loại dòng chảy vi mô | ||||||||
| 3. Chế độ thanh lọc (nếu nó là chế độ bàn duy nhất, mã này không cần phải được chọn) | |||||||||
| Thanh lọc một lần | |||||||||
| 2 | Chọn lọc hai lần | ||||||||
| 3 | Thanh lọc nhiều kênh (những kênh đặc biệt có thể được tùy chỉnh theo yêu cầu của người dùng) | ||||||||
| 4Biểu mẫu lắp đặt | |||||||||
| D | bàn đơn | ||||||||
| M | Loại bảng | ||||||||
| 5. Điều chỉnh áp suất | |||||||||
| RE | Điều chỉnh áp suất đầu vào | ||||||||
| RA | Điều chỉnh áp suất đầu ra | ||||||||
| 6. Kết nối quy trình | |||||||||
| F | Kết nối sườn | ||||||||
| S | Kết nối dây | ||||||||
| K | Kết nối áo khoác thẻ | ||||||||
| 0 | Theo yêu cầu của người dùng | ||||||||
| 7- Vật liệu. | |||||||||
| P | 304 | ||||||||
| R | 316 | ||||||||
| N | 316L | ||||||||
| 8. khác | |||||||||
| L | Với màn hình hiển thị áp suất | ||||||||
| G | Với bộ lọc từ tính | ||||||||
Đặc điểm
1Thiết kế cấu trúc kim loại
Thiết kế cấu trúc kim loại chắc chắn, phù hợp để đo khí và chất lỏng trong các ngành công nghiệp khác nhau.
2Thiết kế cấu trúc trường hợp
Có thể đo áp suất quá trình dưới 6,4MPa
Dấu hiệu lưu lượng, áp suất (không cần thiết) tại chỗ
3. Ống đo hình nón
Cài đặt một đồng hồ, cài đặt bảng điều khiển, cài đặt tủ (tùy chọn), phạm vi đo rộng hơn và tính tuyến tính đo tốt hơn.
4. Phương pháp kết nối
Một loạt các phương pháp kết nối quy trình như kẹp, kẹp và sợi có sẵn để phù hợp với hầu hết các nhu cầu ứng dụng nhà máy.
5. Vật liệu tùy chọn
Thép không gỉ, titan, Hastelloy, PTFE, FEP và các vật liệu khác.
6Hệ thống ghép từ
Sử dụng dòng chảy float LZ của công ty chúng tôi
Dấu hiệu lưu lượng, áp suất (không cần thiết) tại chỗ
Bao bì và giao hàng
Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
