| Nguồn gốc | Trung Quốc |
| Hàng hiệu | BEITE |
| Chứng nhận | CE ISO |
Mô tả

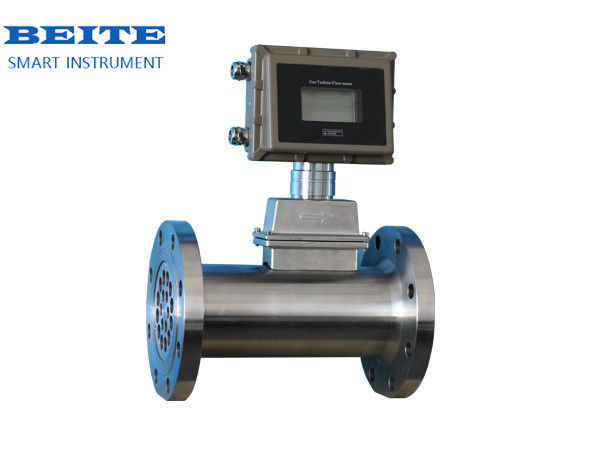

Máy đo lưu lượng tua-bin khí hấp thụ công nghệ hàng đầu của máy đo lưu lượng nước ngoài và được tối ưu hóa và thiết kế.điện từ học và các lý thuyết khácNó là một loại mới của nhiệt độ, áp suất, cảm biến dòng chảy và tổng thể dòng chảy thông minh.Một thế hệ các dụng cụ đo chính xác khí chính xác và đáng tin cậy cao với hiệu suất đo áp suất thấp và cao tốt, nhiều chế độ đầu ra tín hiệu và độ nhạy thấp đối với sự xáo trộn của chất lỏng. Nó được sử dụng rộng rãi trong đo khí tự nhiên, than thành khí, khí hóa lỏng và các khí khác.
nguyên tắc
Khi luồng không khí đi vào máy đo lưu lượng, nó đi qua chất lỏng dẫn đầu của chuyển động độc lập và tăng tốc.kể từ khi cánh quạt tuabin ở một góc nhất định với hướng dòng chảy của chất lỏng, tuabin tạo ra một mô-men xoắn, bắt đầu sau khi tuabin vượt qua mô-men xoắn kháng và mô-men xoắn ma sát.,và tốc độ quay của tuabin có mối quan hệ tuyến tính với tốc độ dòng chảy. nam châm trên đĩa gửi quay định kỳ thay đổi sự miễn cưỡng của cảm biến,do đó cảm nhận một xung ở cả hai đầu của cảm biến mà là tỷ lệ thuận với dòng chảy khối lượng chất lỏng. tín hiệu xung. sau khi tín hiệu được khuếch đại và hình thành bởi bộ khuếch đại trước,các tín hiệu áp suất và nhiệt độ được phát hiện bởi cảm biến áp suất và nhiệt độ đồng thời được gửi đến bộ tổng hợp dòng chảy để xử lý, và tốc độ lưu lượng khối lượng tiêu chuẩn và tổng số lượng khối lượng tiêu chuẩn được hiển thị trực tiếp.
Thông số kỹ thuật
| Tiêu chuẩn thực hiện | đo lưu lượng khí trong các đường ống kín Ống đo lưu lượng tuabin khí (GB/T8940-2003) |
| Chiều kính thiết bị (mm) và phương pháp kết nối | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 áp dụng kết nối kẹp 25, 40 và 50 có thể được kết nối với các sợi |
| Độ chính xác | ±1,5%R (±1%R đòi hỏi sản xuất đặc biệt) * |
| Quay lại | 1:10;1:20;1:30 |
| Vật liệu dụng cụ | Cơ thể: 304 thép không gỉ hoặc nhôm đúc Máy đẩy: ABS chống ăn mòn hoặc hợp kim nhôm chất lượng cao Chuyển đổi: nhôm đúc |
| Điều kiện sử dụng | Nhiệt độ trung bình: -20 °C ~ + 80 °C Nhiệt độ xung quanh: -30°C~+60°C Độ ẩm tương đối: 5% ~ 90% Áp suất khí quyển: 86 Kpa~106 Kpa |
| Nguồn cung cấp điện làm việc | A. Cung cấp điện bên ngoài: +24VDC±15%, sóng ≤±5%, phù hợp với đầu ra 4-20mA, đầu ra xung, RS485, v.v. B. Nguồn điện nội bộ: 1 bộ pin lithium 3.0V10AH. Điện áp pin có thể hoạt động bình thường khi điện áp pin là 2.0V ~ 3.0V. Một chỉ báo điện áp thấp xảy ra khi điện áp thấp hơn 2.0. |
| Tiêu thụ năng lượng máy | A. Nguồn cung cấp điện bên ngoài: < 1W B. Cung cấp điện nội bộ: tiêu thụ điện trung bình ≤ 1W, có thể được sử dụng liên tục trong hơn ba năm. |
| Chức năng đầu ra tín hiệu | Tín hiệu xung 1, tín hiệu dòng điện 4-20mA 2, tín hiệu điều khiển 3 |
| Chức năng đầu ra truyền thông | R5485 thông tin liên lạc |
| Chức năng ghi lại thời gian thực5 | Bắt đầu và dừng ghi, ghi hàng ngày, ghi khoảng thời gian cố định |
| Giao diện đường tín hiệu | Sợi nội thất M20 × 1,5 hoặc khác |
| Mức độ chống nổ | ExdIIBT6 hoặc ExiaIICT4 |
| Mức độ bảo vệ | IP65 |
Đặc điểm
1. Chọn chính xác tốt
Máy đo lưu lượng là một loại lực đẩy với vòng bi carbide, có độ chính xác tốt và khả năng chống mòn được cải thiện.
2. Cấu trúc nhỏ gọn
Cấu trúc nhỏ gọn và nhẹ, dễ cài đặt và bảo trì
3. Cấu trúc đơn giản
Đặc điểm thứ ba: cấu trúc đơn giản, cấu trúc vững chắc và dễ tháo rời và lắp ráp
4. Chọn chính xác
Độ chính xác cao, thường lên đến ± 0,5%R, ± 1,0%R, khả năng lặp lại tốt
5. Khả năng lặp lại
Đến 0,05% - 0,2%5
6. Đánh giá áp suất
Mức áp suất cao, giảm áp suất nhỏ, dung lượng dòng chảy mạnh và kháng rung mạnh
Bao bì và giao hàng
Câu hỏi thường gặp
1Q: Những thông tin nào cần phải được cung cấp để chọn mô hình phù hợp?
A: Mảng ứng dụng, áp suất danh nghĩa, nhiệt độ trung bình và trung bình, nguồn cung cấp điện, đầu ra,
Phạm vi dòng chảy, độ chính xác, kết nối và các thông số khác.
2Q: Bạn là một công ty thương mại hay một nhà sản xuất?
A: Chúng tôi là một nhà sản xuất được phê duyệt ISO chuyên về các thiết bị đo mức độ và dòng chảy.
Dịch vụ OEM & ODM có sẵn. Chào mừng bạn đến thăm chúng tôi ở Trung Quốc.
3. Q: MOQ của bạn là gì?
A: Để bắt đầu hợp tác, đơn đặt hàng mẫu là chấp nhận được.
4. Q: Ngày giao hàng của bạn cho Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter là bao giờ?
A: Ngày giao hàng là khoảng 3-15 ngày làm việc sau khi nhận được thanh toán.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi hỗ trợ T / T, PayPal, Western Union.
Đối với đơn đặt hàng sản xuất hàng loạt, nó là 30% tiền gửi trước và 70% số dư trước khi vận chuyển.
6. Q: Bạn có bảo hành cho máy đo lưu lượng?
A: Vâng, chúng tôi có bảo hành 12 tháng.
